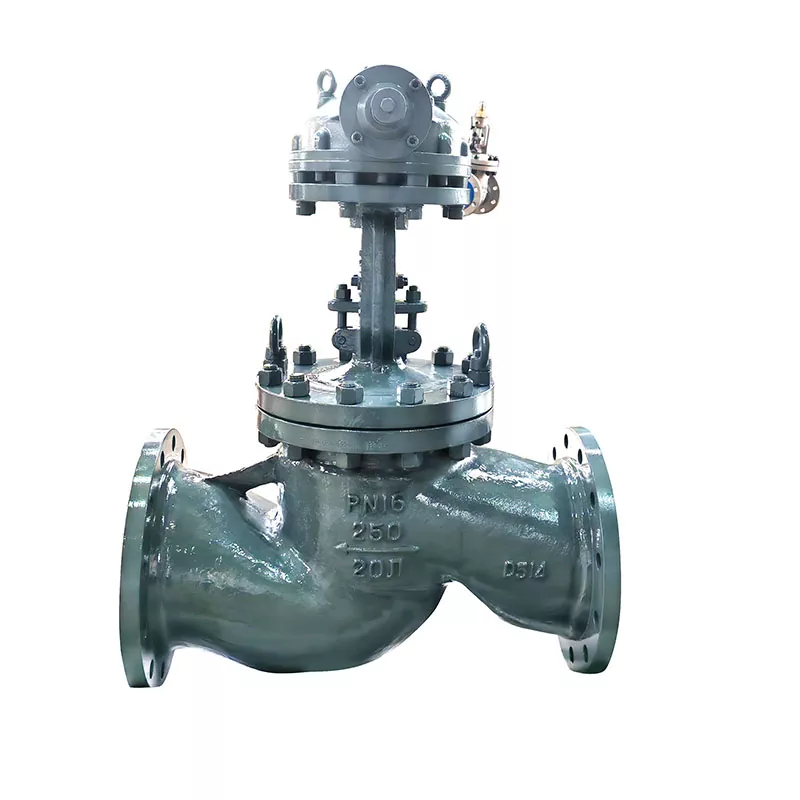

Met kegeltandwiel bediende flensbolklep voor hoge druk
Bron van Hanno, een gecertificeerde fabrikant, de Bevel Gear Operated Flanged Globe Valve voor hoge druk. Het is ontworpen voor thermische energie- en chemische leidingen en integreert een heavy-duty kegeltandwielreductiemiddel om het bedrijfskoppel onder hoge drukverschillen drastisch te verminderen. Gegoten via een intern voorgecoat zandproces in onze 18.000 m² grote fabriek in Zhejiang, garandeert het nulvervorming en lekvrije stoomcontrole.
Stuur onderzoek
Productomschrijving
De kegeltandwielbediende flensbolklep voor hoge druk van Hanno Valve heeft een gegoten stalen behuizing van 25 liter gecombineerd met een A105 gesmede stalen schijf met een hard oppervlak van 13Cr-legering. Deze metalen zitting is bestand tegen ernstige cavitatie-erosie en deeltjesslijtage die vaak voorkomt in ketelvoedingswater en verzadigde stoomleidingen. De klep is ontworpen in overeenstemming met de API 600-, BS 1873- en GOST-normen en maakt gebruik van een spiraalgewonden pakking van roestvrij staal 304 en een flexibele grafietpakking naast een matrijsvormige grafietsteelpakking om een afdichting zonder lekkage te behouden bij thermische schokken. Ondersteund door ISO9001- en API-certificeringen onderwerpt Hanno Valve elke unit aan 100% hydrostatische, luchtzit- en radiografische tests, waardoor raffinaderijen en energiecentrales een duurzame, onderhoudsarme isolatieoplossing krijgen.
Technische voordelen
- Precisie mechanisch voordeel:De kegeltandwielkast met hoge overbrengingsverhouding maakt bediening door één operator mogelijk zonder cheaterbars, terwijl standaard handwielkleppen vaak afslaan of externe pneumatische actuatoren vereisen.
- Interne matrijs- en gietkwaliteit:In tegenstelling tot leveranciers die alleen assemblage leveren, produceert Hanno zijn eigen 25L-gietstukken met hoge dichtheid met behulp van voorgecoate zandtechnologie, waardoor microporositeit en interne zandinsluitingen volledig worden geëlimineerd.
- Drielaagse stuurpen- en motorkapafdichting:Met kegeltandwiel bediende flensbolklep voor hogedrukkenmerken A193-B7/A194-2H bouten van een legering met hoge treksterkte gecombineerd met uitzetbare grafietpakkingen om te voldoen aan strenge emissienormen.
Technische specificaties
| Parameter | Specificatie | Onderdeelnr. en materiaal |
|---|---|---|
| Ontwerpnormen | API 600, GOST, BS 1873, ISO 10434 | 1. Carrosserie / motorkap:Gietstaal 25L |
| Drukklasse | Klasse 600 / Klasse 900 / PN100 – PN160 | 2 / 9. Zitting / Oppervlakte:13Cr bedekt |
| Maatbereik | DN50 – DN400 (2" – 16") | 3. Ventielschijf:ASTM A105 + 13Cr |
| Van aangezicht tot aangezicht | ASME B16.10 / EN 558-1 | 4. Stam:2Cr13 roestvrij staal |
| Testnormen | API 598, EN 12266-1 | 5. Motorkappakking:SS304 + Flexibel Grafiet |
Toepassingsgebieden
- Hogedrukstoomisolatie:Hoofdstoomleidingen en bypass-isolatie in elektriciteitscentrales (bijv. projecten van de China Huadian Group).
- Chemische synthesefabrieken:Koolwaterstofafscheidingseenheden met hoog drukverschil.
- Ketelvoedingswatersystemen:Waterinlaatleidingen met hoge snelheid die geen cavitatie van de zitting vereisen.
Kwaliteitscertificeringen
- Certificeringen:ISO9001 Kwaliteitsmanagement, ISO14001 Milieu, API 600, CE-markering, TS China Special Equipment License, Rusland TC 010/032-certificering.
- Interne kwaliteitscontrole:100% niet-destructieve foutdetectie (UT/MT), spectrale chemische analyse, ultrasoon testen van de wanddikte, impacttesten bij lage temperaturen en hydrostatische druktesten van schaal/zitting.
- Testdocumentatie:Molentestcertificaten (MTC) volgens EN 10204 3.1 worden bij elke bestelling verstrekt.
Selectiegids
- Identificeer stroomparameters:Bevestig de bedrijfsdruk, maximale vloeistoftemperatuur en mediaviscositeit.
- Selecteer Verbinding beëindigen:Kies Flens RF (Raised Face), RTJ (Ring Type Joint) of BW (Butt Weld).
- Controleer de oriëntatie van de versnellingsbak:Standaard handwiel bovenaan; Aan de zijkant gemonteerde kegeltandwielverlengingen zijn op aanvraag verkrijgbaar.
Logistiek, verpakking en garantie
- Verpakking:Zware houten exportkoffers met vochtbestendige vacuümverpakking en flenseindbeschermers.
- Ondersteuning na verkoop:Gedetailleerde installatiehandleidingen, video-onderhoudsgidsen en levenslange technische begeleiding.
- Garantiebeleid:18 maanden vanaf verzending of 12 maanden vanaf installatie, inclusief gratis vervanging van onderdelen wegens fabricagefouten.
Veelgestelde vragen (FAQ)
Hoe helpt de operator van de kegelwieloverbrenging bij het uitschakelen onder hoge druk?
Hogedrukleidingen oefenen een aanzienlijke kracht uit op de klepschijf. De kegeltandwielkast vergroot het ingangskoppel, waardoor operators de schijf stevig tegen de stromingsweerstand kunnen plaatsen zonder overmatige inspanning.
Kan deze klep bestand zijn tegen ernstige thermische schokken tijdens het opstarten van de stoom?
Ja. De kegeltandwielbediende flensbolklep voor hogedrukgrafietpakking gecombineerd met 2Cr13-steelmateriaal zorgt voor stabiele thermische uitzettingscoëfficiënten, waardoor het vastlopen van de steel of lekkage van de carrosserieverbinding wordt voorkomen.
Ondersteunt u inspectie door derden (TPI) vóór verzending?
Ja, we verwelkomen inspecteurs van SGS, BV, TÜV of door de klant aangewezen inspecteurs voor maatcontroles, materiaalverificatie en hydrostatische druktests in onze fabriek.
