Gratis gesmede terugslagklep

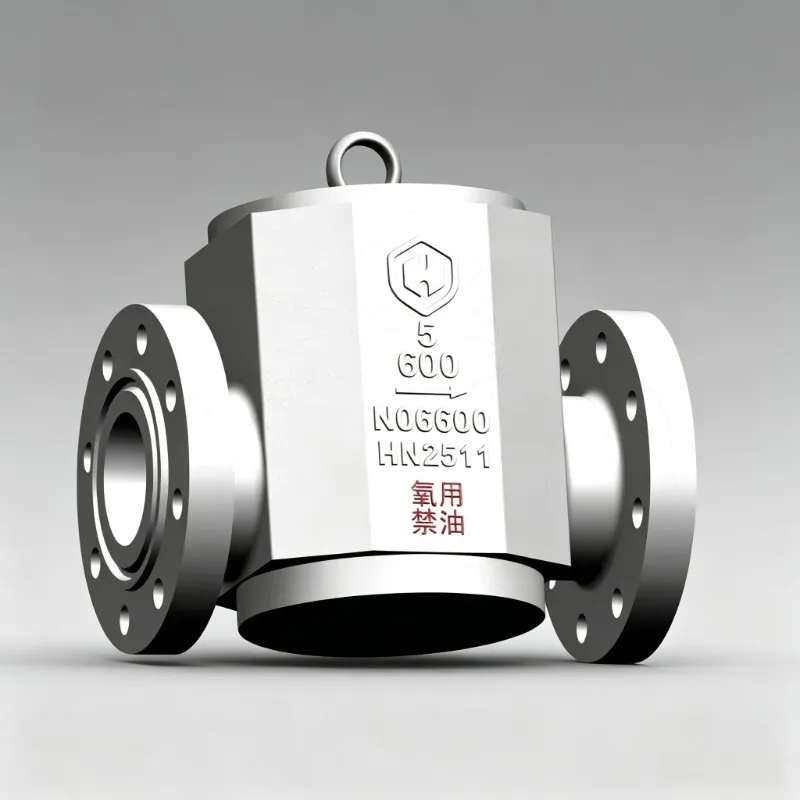

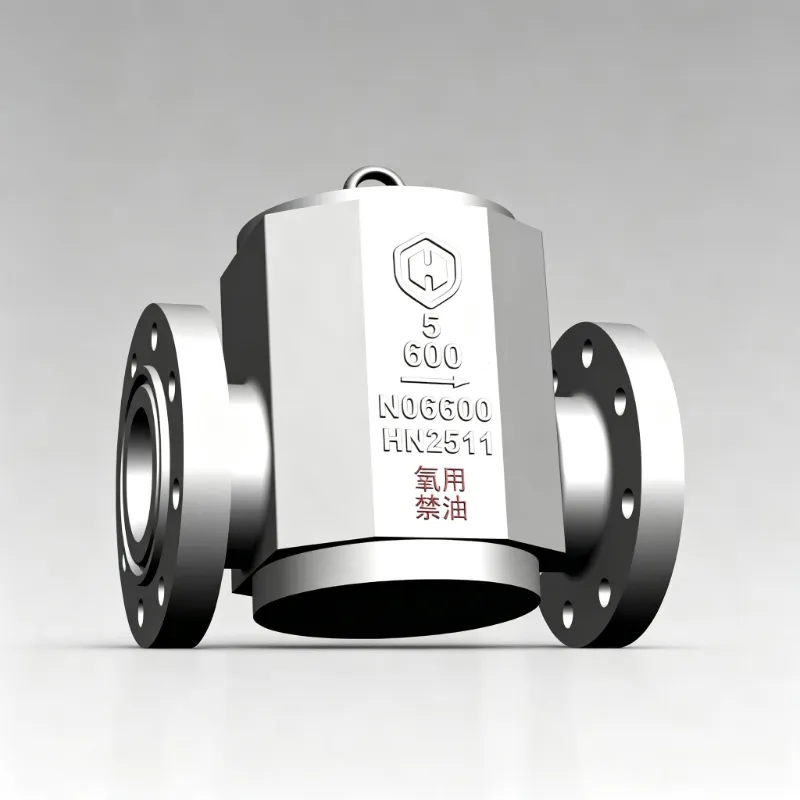

Hanno Valve produceert de Free Forged Check Valve in China voor veeleisende industriële toepassingen. Deze terugslagklep van het zwenktype is vervaardigd uit Inconel 600-materiaal en ontworpen voor zuurstofgebruik. Alle kleponderdelen ondergaan vóór levering een strenge ontvettingsbehandeling.

Ontwerp met terugslagklep voor eenrichtingsstroom

Een terugslagklep is een automatische klep die vloeistof in één richting laat stromen en omgekeerde stroming voorkomt.

Deze gratis gesmede terugslagklep maakt gebruik van een schijf van het zwenktype. De schijf beweegt met de richting van het medium mee en sluit wanneer tegenstroom optreedt, waardoor terugstroming in de pijpleiding wordt voorkomen.

De klep is geschikt voor toepassingen waarbij tegenstroombeveiliging vereist is voor pijpleidingen en aangesloten apparatuur.

Gratis smeden en Inconel 600-materiaal

Deze klep is vervaardigd met behulp van vrije smeedtechnologie. Vergeleken met een conventionele gietstructuur kan het smeedproces zorgen voor verbeterde mechanische eigenschappen en een verfijnde korrelstructuur.

De klep maakt gebruik van Inconel 600, een nikkel-chroomlegering die wordt gebruikt voor toepassingen die corrosiebestendigheid en prestaties bij hoge temperaturen vereisen.

Volgens de opgegeven technische eisen is het materiaal ook onderworpen aan eisen ten aanzien van de chemische samenstelling, warmtebehandeling en metallografische structuur.

Ontworpen voor zuurstofservice

Zuurstofservice hecht bijzonder belang aan de reinheid van klepcomponenten.

Voor deze toepassing ondergaan alle delen van de klep een strenge ontvettingsbehandeling. Het ontvettingsproces is een belangrijk onderdeel van het voorbereiden van de klep op zuurstofgebruik.

De meegeleverde technische eisen specificeren ook reinheidsgerelateerde eisen voor de klep en zijn componenten.

Technische specificaties

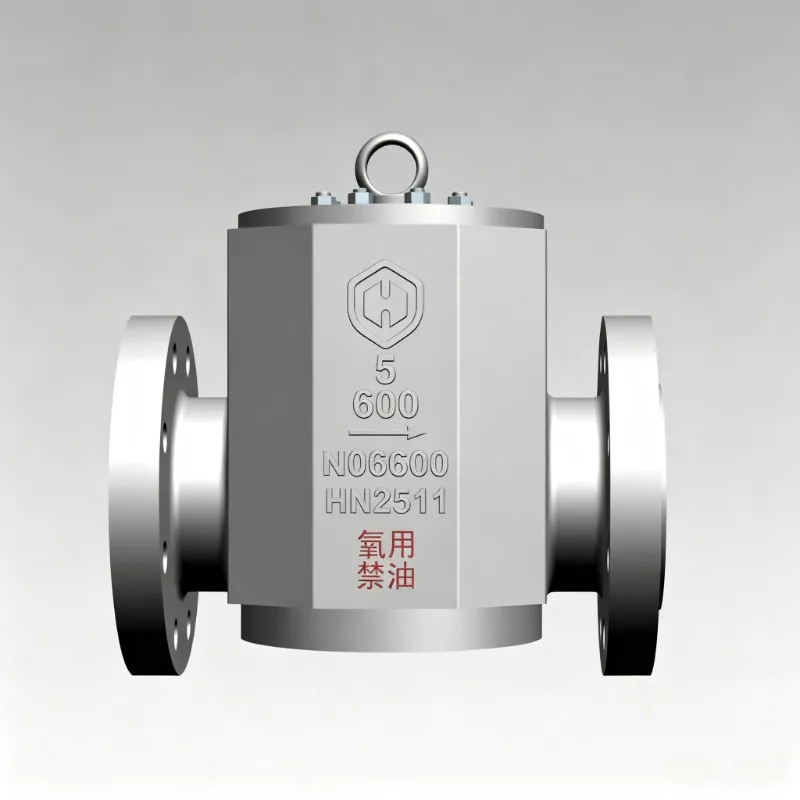

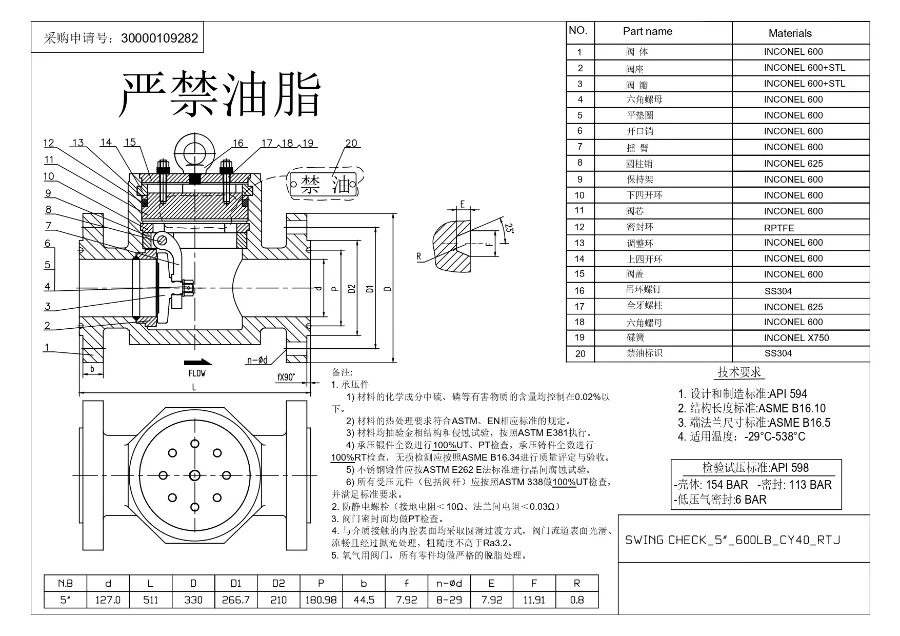

1. Stuklijst (BOM)

2. Dimensionale specificaties

Toepasselijke normen

De klep is ontworpen en getest volgens de normen gespecificeerd in de meegeleverde technische documentatie.

API-594

API 594 is gespecificeerd als de ontwerpnorm voor deze terugslagklep.

API-598

API 598 is gespecificeerd voor klepinspectie en druktesten. De meegeleverde tekening specificeert een schaaltestdruk van 154 bar, een zittingtestdruk van 113 bar en een lagedrukafdichtingstest van 6 bar.

ASME B16.5

De flensafmetingen en aansluitvereisten volgen ASME B16.5 zoals gespecificeerd in de technische documentatie.

ASME B16.10

De face-to-face afmeting is ontworpen volgens ASME B16.10.

Inspectie- en kwaliteitseisen

De door Hanno Valve aangeleverde technische vereisten specificeren inspectie-eisen met betrekking tot materiaal, drukhoudende onderdelen, kleplichaamcomponenten en eindtesten.

De vereisten omvatten:

Controle van de chemische samenstelling voor het gespecificeerde materiaal

Warmtebehandeling volgens toepasselijke ASTM- en EN-vereisten

Metallografische inspectie volgens ASTM E381

100% UT- en PT-keuring voor gespecificeerde drukhoudende onderdelen

100% RT-inspectie voor gespecificeerde gegoten klepcomponenten

Druktesten volgens de gespecificeerde API 598-vereisten

Antistatische prestatie-eisen

Strenge ontvettingsbehandeling voor zuurstofservice

Voor antistatische prestaties specificeren de technische vereisten een aardingsweerstand van minder dan 10 Ω en een flens-tot-flensweerstand van minder dan 0,03 Ω.

Productiedetails

De technische tekening specificeert een 5-inch klep met een nominale diameter van 127 mm en een inbouwmaat van 511 mm.

De meegeleverde technische vereisten specificeren ook het toepasselijke temperatuurbereik van -29°C tot 538°C.

Deze dimensionale en technische vereisten bieden een referentie voor de technische selectie, installatie van pijpleidingen en inspectie.

Over Hanno Klep

Hanno Valve is het klepmerk van Zhejiang Hengnuo Valve Manufacturing Co., Ltd.

Hengnuo heeft meer dan 25 jaar ervaring in de productie van kleppen en is gevestigd in het Bihu Valve Industry Area van Lishui, Zhejiang, China. Het bedrijf heeft een productieoppervlak van ongeveer 18.000 m2 en meer dan 150 medewerkers, waaronder meer dan 32 senior technici.

De belangrijkste producten van het bedrijf zijn onder meer:

Poortkleppen

Terugslagkleppen

Bolkleppen

Kleppen van krachtcentrales

Hengnuo exploiteert ook een eigen gieterij. De gieterij maakt gebruik van voorgecoate zandtechnologie om gietstukken te produceren voor de kleppenproductie van het bedrijf.

Productiecapaciteit van Hanno-kleppen

Veelgestelde vragen

Welk type terugslagklep is dit?

Dit is een terugslagklep van het zwenktype. De klep maakt gebruik van een draaischijf om stroming in één richting mogelijk te maken en omgekeerde stroming te voorkomen.

Welk materiaal wordt gebruikt voor deze gratis gesmede terugslagklep?

De klep is vervaardigd met Inconel 600-materiaal.

Is deze klep ontworpen voor zuurstofvoorziening?

Ja. De meegeleverde productinformatie specificeert de klep voor zuurstofservice en alle kleponderdelen ondergaan een strikte ontvettingsbehandeling.

Welke normen zijn er voor de klep gespecificeerd?

De meegeleverde technische documentatie specificeert API 594, API 598, ASME B16.5 en ASME B16.10.

Wat is het toepasselijke temperatuurbereik?

Het gespecificeerde toepasselijke temperatuurbereik is -29°C tot 538°C.

Wat is de maat weergegeven op de technische tekening?

De bijgeleverde tekening toont een 5-inch klep, met een nominale diameter van 127 mm en een inbouwmaat van 511 mm.
