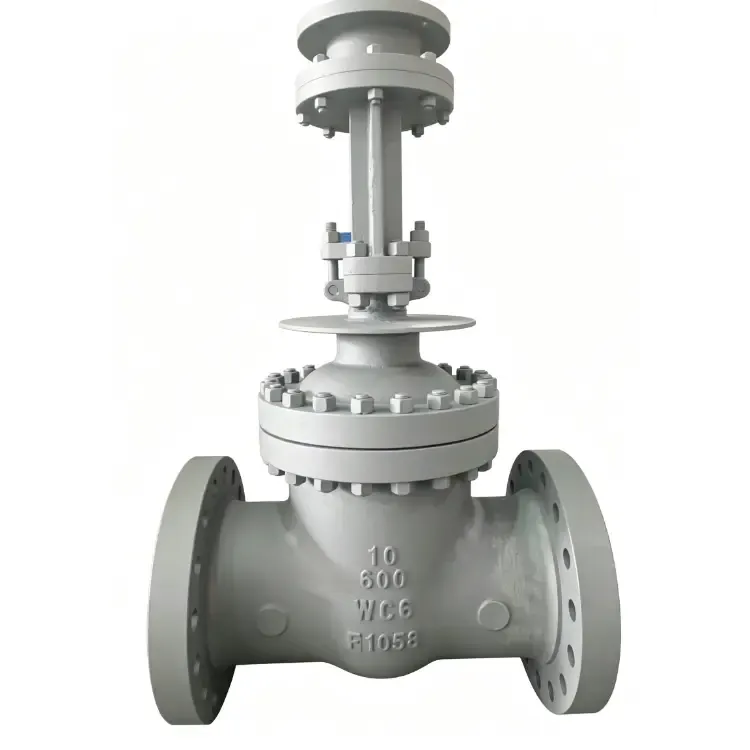

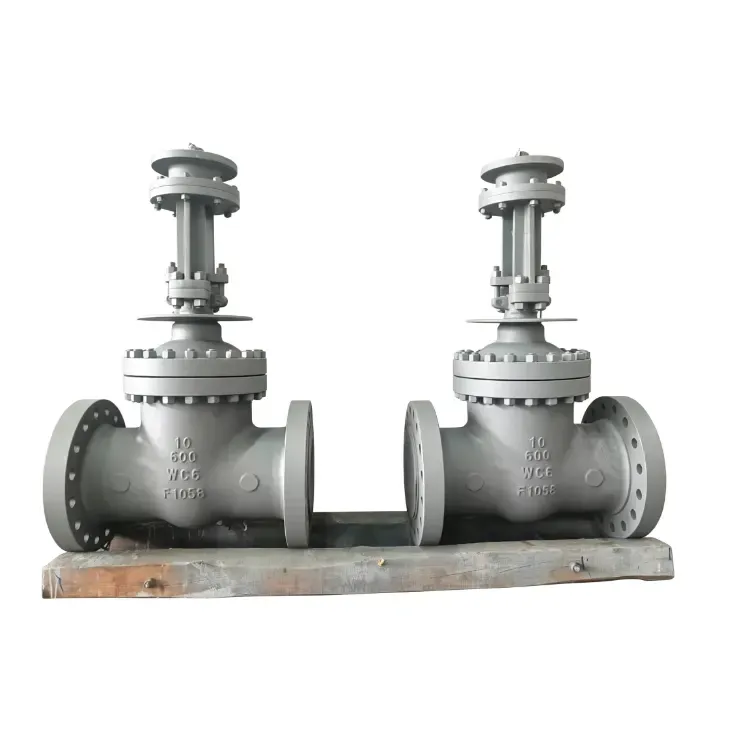

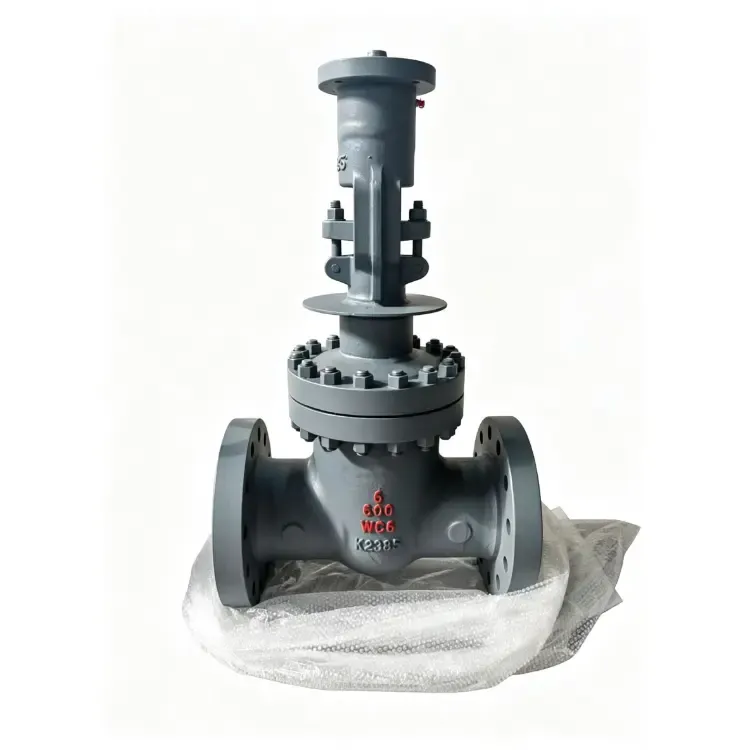

Hoge temperatuur schuifafsluiter met warmteafvoer

Hanno Valve hoge temperatuur schuifafsluiter met warmteafvoer is een speciaal ontworpen isolatieklep ontworpen voor betrouwbare afsluiting in thermische vloeistofsystemen die bij verhoogde temperaturen werken. Door een verlengde motorkap en een geïntegreerde warmteafvoerstructuur te integreren, vermindert deze klep op effectieve wijze de warmteoverdracht van het kleplichaam naar de steel, de pakking en de actuator. Het wordt veel gebruikt in stoom-, thermische olie- en rookgastoepassingen bij hoge temperaturen in de energieopwekkings-, petrochemische, raffinage- en energie-industrie.

Deze serie, vervaardigd door Zhejiang Hengnuo Valve Manufacturing Co., Ltd. onder het merk Hanno Valve, vertegenwoordigt meer dan 25 jaar expertise op het gebied van klepproductie. Het bedrijf opereert vanuit een moderne productiefaciliteit van 18.000 m² in de Zhejiang Lishui Bihu Valve Industry Area, China's gerenommeerde industriële kleppenproductiebasis. Met een bekwaam personeelsbestand van 150 werknemers, waaronder meer dan 32 senior technische ingenieurs, handhaaft Hanno Valve strenge kwaliteitsnormen gedurende het hele productieproces.

Belangrijkste ontwerpkenmerken

Warmteafvoerstructuur

In tegenstelling tot standaard schuifafsluiters is dit model voorzien van een speciaal gebouwd koellichaamsysteem dat is ontworpen om kritische afdichtingscomponenten te beschermen tegen extreme temperaturen:

Verlengde motorkap: Vergroot de afstand tussen het hete kleplichaam en het koelere pakkinggebied, waardoor de temperatuur bij de pakkingbus en spindelafdichtingen aanzienlijk wordt verlaagd.

Gevinde of geribbelde structuur: het grotere oppervlak verbetert de natuurlijke convectie en stralingskoeling, waardoor de warmte effectief wordt afgevoerd voordat deze de bovenste steel en de pakkingkamer bereikt.

Luchtgekoelde kamer: Een luchtspleet of vinnengedeelte fungeert als thermische barrière, waardoor de geleidende warmteoverdracht van de carrosserie naar de motorkap en de actuator wordt geminimaliseerd.

Pakkingsysteem voor hoge temperaturen: Versterkte grafiet- of keramische vezelpakkingen behouden de afdichtingsintegriteit bij hoge steeltemperaturen, waardoor betrouwbare prestaties op de lange termijn worden gegarandeerd.

Dit ontwerp zorgt voor een langere levensduur van de pakking, een lagere onderhoudsfrequentie en een verbeterde veiligheid van de operator.

Materiaalkeuze

Om kruip, oxidatie en thermische cycli bij hoge temperaturen te weerstaan, worden de materialen zorgvuldig geselecteerd:

Carrosserie en motorkap: A217 WC6/WC9/C5, A351 CF8C

Poort en zitting: gehard met stelliet of soortgelijke slijtvaste legeringen

Stuurpen: A182 F6a, F304, F316 of precipitatiegehard roestvrij staal

Verpakking: flexibel grafiet met anti-extrusieringen

Technische specificaties

De klep is vervaardigd in overeenstemming met internationaal erkende normen:

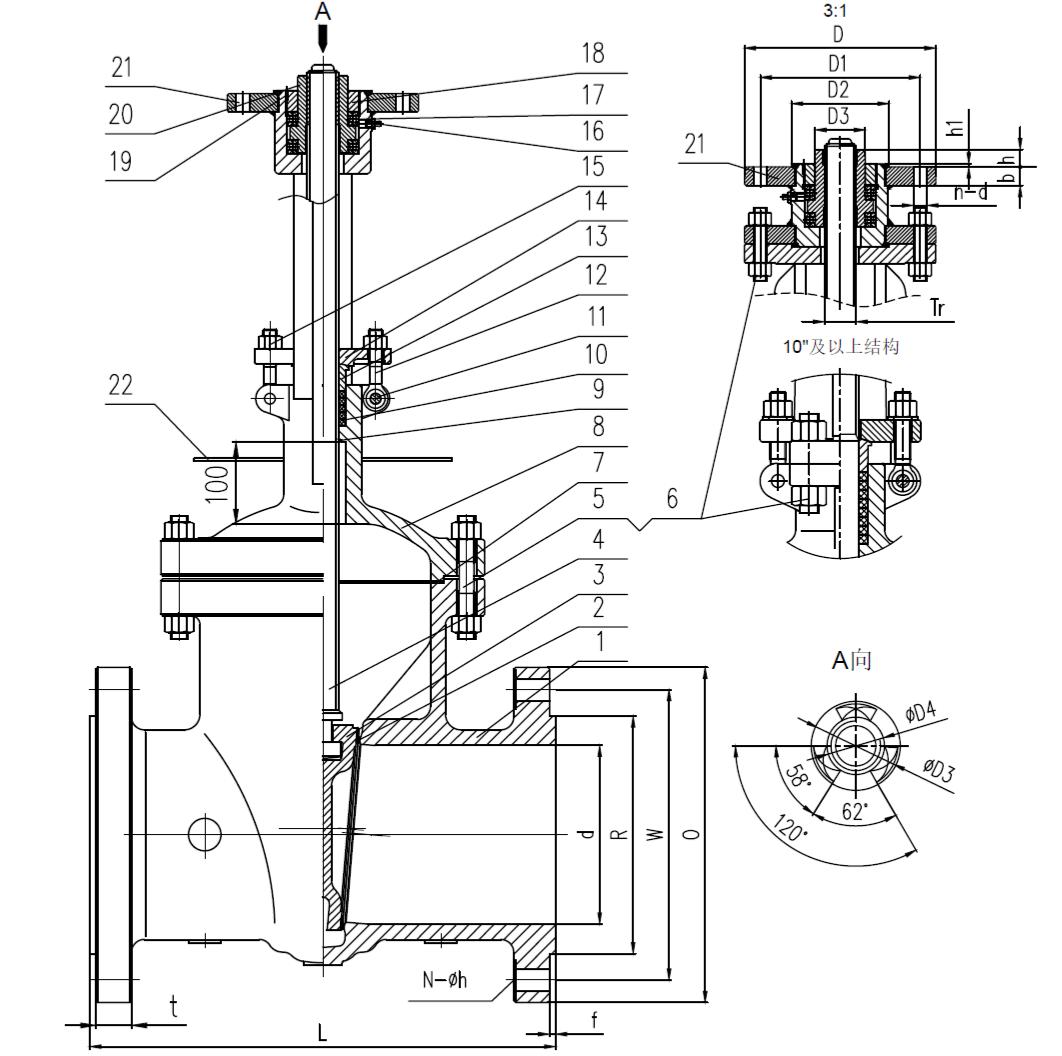

Afmetingsgegevens (600LB-klasse, WC6-lichaam, RF-flens)

Afmetingen in mm

Bedrijfsgegevens (voorbeeldtoepassingen)

Kwaliteitsborging en certificeringen

De toewijding van Hanno Valve aan kwaliteit wordt gevalideerd door een uitgebreid portfolio van internationale certificeringen:

ISO9001 Internationale certificering van het kwaliteitsmanagementsysteem

ISO14001-certificering voor milieumanagementsysteem

API 600 American Petroleum Institute-certificering

CE Europese conformiteitscertificering

TC 010/032 Russische certificering

TS Special Equipment Manufacturing-licentie van China

Het bedrijf exploiteert een eigen gieterij die gebruik maakt van geavanceerde voorgecoate zandgiettechnologie, waardoor precisiegietstukken van hoge kwaliteit met verbeterde maatnauwkeurigheid en kortere productietijden worden gegarandeerd.

Met meer dan 40 sets professionele verwerkings- en testapparatuur, een productdoorlaatbaarheidspercentage van 100% en onafhankelijke gieterijcapaciteiten levert Hanno Valve wereldwijd betrouwbare, hoogwaardige kleppen voor kritische toepassingen bij hoge temperaturen.

Typische toepassingen

Energieopwekking: stoomisolatie van de ketel, hoofdkleppen voor de stoomleiding

Petrochemie en raffinage: proceslijnen op hoge temperatuur, FCC-eenheden, destillatie van ruwe olie/vacuüm

Thermische oliesystemen: Warmteoverdrachtvloeistofcircuits vereisen een betrouwbare afsluiting

Rookgasbehandeling: gasisolatie en omleiding bij hoge temperaturen
