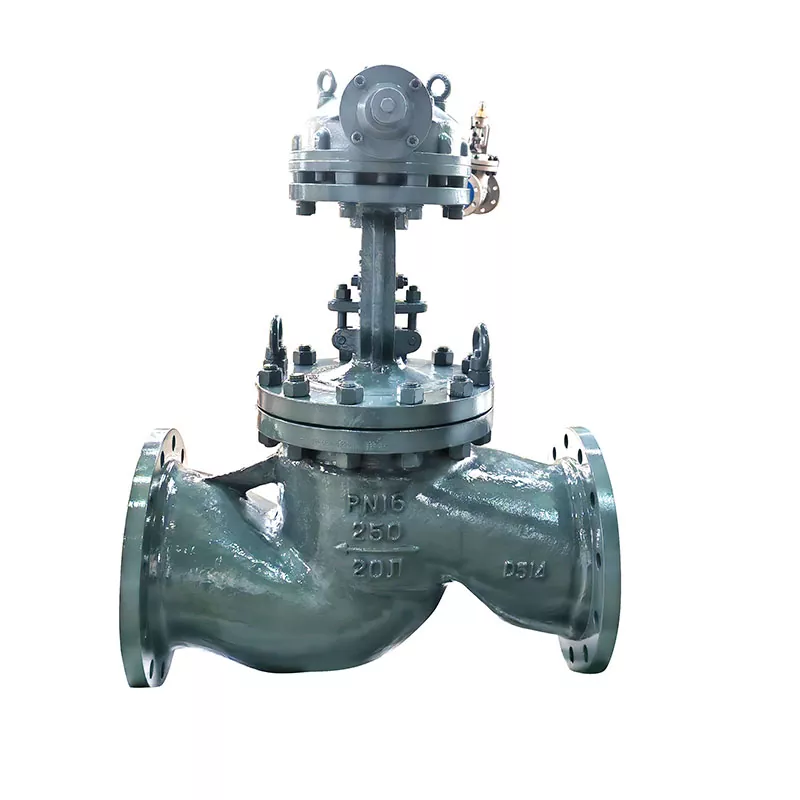

Versnellingsbakaangedreven gegoten stalen bolklep met grote diameter

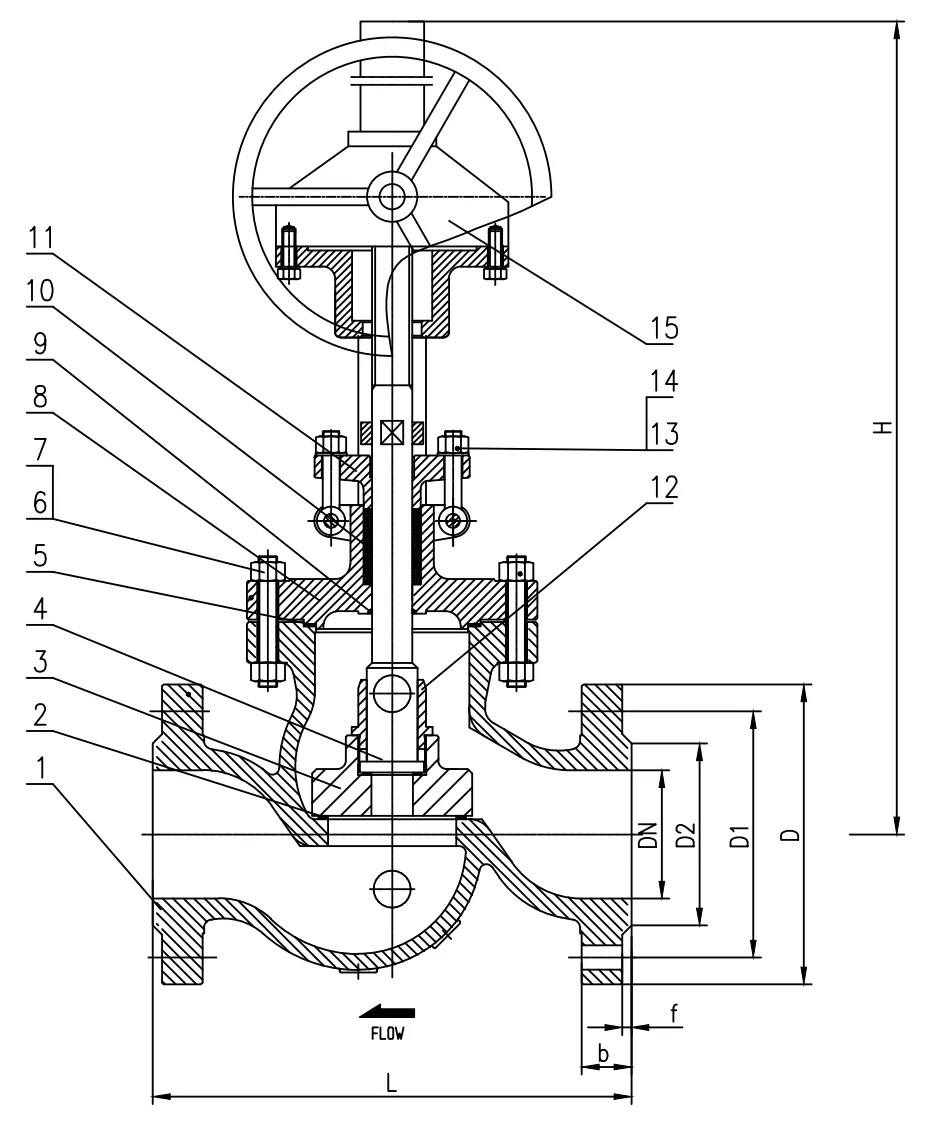

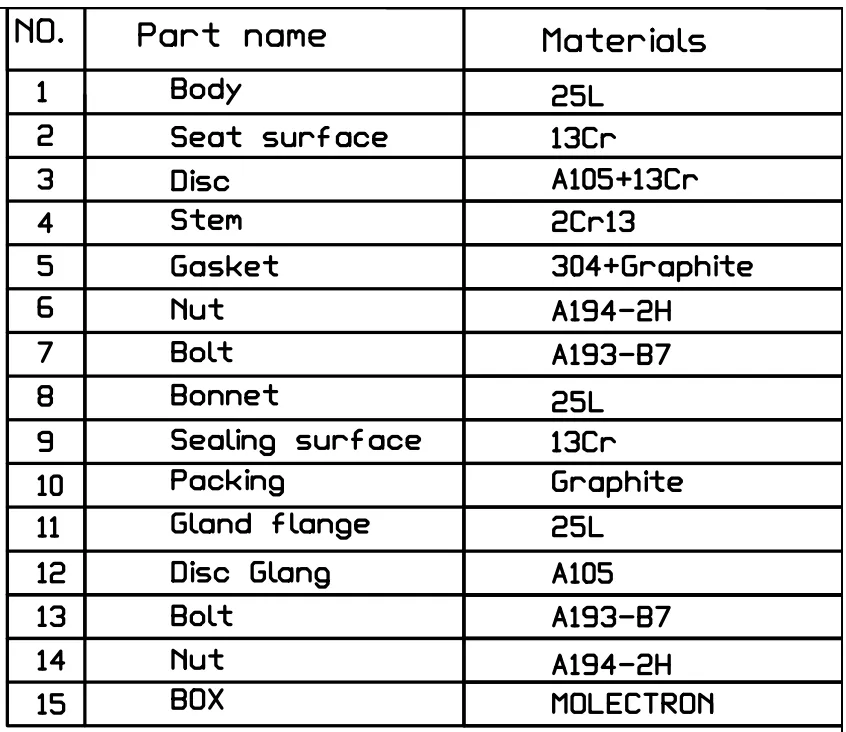

Hanno Valve produceert de door een tandwielkast aangedreven gietstalen bolklep met grote diameter voor grootschalige industriële installaties die een betrouwbare stroomsmoring en positieve afsluiting vereisen. Het klepsamenstel is voorzien van robuuste geleidingsribben in de lichaamsholte die de A105+13Cr-schijf met grote diameter gedurende de hele slag ondersteunen, waardoor schijftrillingen en klapperen van de zitting bij stroming met hoge snelheid worden voorkomen. De met bouten afgesloten motorkapconstructie is afgedicht met een pakking van 304+grafietcomposiet en vastgezet met tapeinden van A193-B7-legering en A194-2H-moeren. Hierdoor is eenvoudig inline-onderhoud mogelijk tijdens onderhoudsbeurten van fabrieken. Met 25 jaar technische ervaring levert Hanno deze afsluiters aan grote staatsbedrijven, waaronder PetroChina, Sinopec en Rosneft.

Waarom kiezen voor Hanno Valve?

Technische specificaties

Producttoepassing

• Stadsverwarmingsnetwerken:Belangrijkste thermische watervoorziening en bypass-leidingen in stadsverwarmingsnetwerken.
• Petrochemische raffinage:Transport van ruwe olie met groot kaliber en isolatie van tankparken (projecten van Rosneft en Petronas).
• Metallurgische kolenvoorzieningen:Grootvolumegas- en koelwatertransport (China Shenhua Group).

Aanpassingsproces

1. Goedkeuring technische tekening:Aangepaste face-to-face afmetingen en standaard flensafstemming.
2. In-house schaalgieten:Voorgecoat zandgieten, gieten en 100% spectrografische verificatie.
3. Precisie CNC-bewerking:Verticale en horizontale bewerkingscentra met 4 assen zorgen voor nauwe toleranties op afdichtingszittingen.
4. Testen en verfcoaten:Hydrostatische tests gevolgd door zware corrosiewerende epoxyverf.

Verpakking en garantie

• Verpakking:Op maat gemaakte houten kisten met interne verstevigingsstaven en schokabsorptie van zacht schuim.
• Doorlooptijd:20-35 dagen, afhankelijk van de maat en aangepaste flensboorspecificaties.
• Service & Garantie:18 maanden fabrieksgarantie; volledige voorraad vervangende onderdelen beschikbaar voor onmiddellijke verzending.

Veelgestelde vragen (FAQ)

Welke maten zijn beschikbaar voor klepafsluiters met een grote diameter?

Hanno produceert door een versnellingsbak aangedreven gietstalen klepafsluiters met een grote diameter, variërend van DN150 (6") tot DN600 (24") in verschillende drukwaarden.

Is de aandrijving van de versnellingsbak op locatie vervangbaar of om te bouwen naar elektrische bediening?

Ja, de montageflens voldoet aan de ISO 5210-normen, waardoor eenvoudige vervanging of toekomstige automatiseringsupgrades mogelijk zijn zonder de klep uit de lijn te verwijderen.

Hoe voorkom je een verkeerde uitlijning van de schijven bij installaties met een groot kaliber?

Onze schijven zijn voorzien van nauwkeurig bewerkte schijfwartelgeleiders en een dubbelgeleide uitlijning van de steel om onder alle stromingsregimes een loodrecht zittingcontact te behouden.
