API-terugslagkleppen: een praktische gids voor selectie, installatie en onderhoud

In industriële sectoren zoals olieraffinage, petrochemie en pijpleidingtransport spelen terugslagkleppen een essentiële rol bij het voorkomen van terugstroming van medium en het beschermen van kritieke apparatuur zoals pompen en compressoren. Van de verschillende beschikbare standaarden vertegenwoordigt het API-standaardsysteem (American Petroleum Institute) een van de meest algemeen aanvaarde technische specificaties ter wereld. Dit artikel biedt een praktische gids over de kernAPI-terugslagklepnormen, belangrijke selectiecriteria, best practices voor installatie en testvereisten.

Kernstandaarden: API 594 versus API 6D

Een veelvoorkomend verwarringspunt is het verschil tussen API 594 en API 6D. Ze behandelen totaal verschillende toepassingsscenario's.

API 594 heeft betrekking op terugslagkleppen van het wafel- en noktype die worden gebruikt in procesleidingen, voornamelijk aangetroffen in raffinaderijen, chemische fabrieken en offshore-faciliteiten aan de bovenzijde. Het is van toepassing op ontwerpen met dubbele plaat, enkele plaat en kantelschijfontwerpen, met afmetingen variërend van NPS 2 tot NPS 48 en drukklassen van klasse 150 tot 2500.

API 6D daarentegen is de standaard voor pijpleidingkleppen die worden gebruikt in transmissiesystemen over lange afstanden die ruwe olie, aardgas en geraffineerde producten transporteren. Het omvat terugslagkleppen van het zwenk-, zuiger- en dubbelplaattype, met afmetingen tot NPS 60 of groter, en stelt strengere testeisen.

Selectieadvies: Als uw project betrekking heeft op interne leidingen binnen een raffinaderij of chemisch complex, raadpleeg dan API 594. Als het transmissielijnen betreft die stations verbinden, is de API 6D-standaard verplicht.

Wafer versus Lug-type: hoe te kiezen

Dit is een van de meest voorkomende beslissingen bij de selectie van API 594-terugslagkleppen. Beide typen delen identieke interne mechanismen; het verschil ligt uitsluitend in de carrosserieconfiguratie en montagemethode.

Belangrijk beslissingspunt: Als het leidinguiteinde toekomstige uitbreidingsplannen heeft, of als stroomafwaartse apparatuur onderhoud nodig heeft zonder dat het systeem moet worden uitgeschakeld, is het kabelschoentype de enige haalbare keuze. Voor routinematige routering zonder dergelijke vereisten biedt het wafertype een betere economie.

Kritieke technische parameters voor selectie

Drukklasse en materiaal

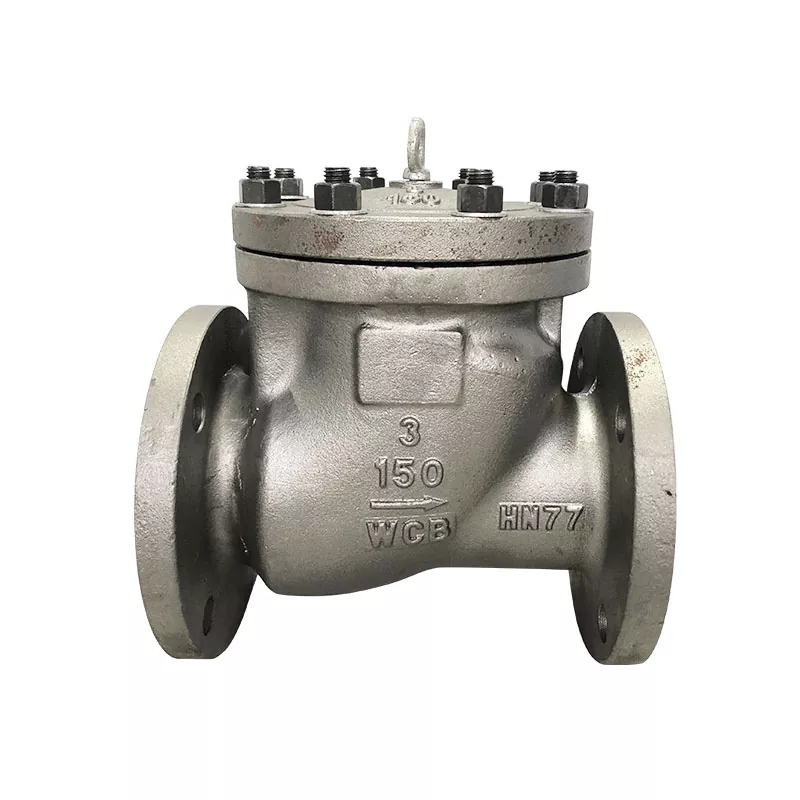

Selecteer de juiste drukklasse (Klasse 150/300/600, etc.) op basis van de maximale bedrijfsdruk en temperatuur van het systeem. Voor carrosseriematerialen is A216 WCB (koolstofstaal) de algemene keuze voor olie- en gasdiensten, terwijl A351 CF8M (roestvrij staal) of duplex roestvrij staal vereist is voor corrosieve media.

Stroomsnelheid en kritische snelheid

Een terugslagklep vereist voldoende kinetische energie van de vloeistof om de schijf volledig te openen. Als de stroomsnelheid onder de kritische snelheid daalt, kan de schijf zijn volledig open positie niet bereiken. Het zal dan in een gedeeltelijk open toestand werken, wat berekeningen van de drukval ongeldig maakt en schijfgeklap kan veroorzaken: een snelle oscillatie die de stoel beschadigt.

Controleer tijdens de selectie altijd de Cv-waarden en kritische snelheidsgegevens van de fabrikant om ervoor te zorgen dat de schijf volledig opent bij het minimale normale debiet.

Bescherming tegen waterslag

Wanneer een pomp uitschakelt, wordt de terugkerende waterkolom in de pijpleiding plotseling gestopt door de terugslagklep, waardoor een drukschokgolf ontstaat die bekend staat als waterslag. Snelsluitende terugslagkleppen met veerondersteuning kunnen deze impact effectief verminderen door de sluiting te voltooien voordat de tegenstroomsnelheid zich volledig heeft ontwikkeld.

Beste praktijken voor installatie

1. Stroomrichting: De pijl die op het klephuis is gemarkeerd, moet in één lijn liggen met de stroomrichting van de pijpleiding.

2. Montagerichting: API 594 terugslagkleppen met dubbele plaat worden doorgaans aanbevolen voor horizontale installatie of verticale opwaartse stroming. Installatie met verticale neerwaartse stroming moet worden vermeden, omdat deze richting het eigen gewicht van de schijf toevoegt aan de veerbelasting, waardoor de slijtage wordt versneld.

3. Waferkleppen: Gebruik tijdens de installatie flenspakkingen met volledig oppervlak en draai de bouten vast volgens de aanhaalvolgorde en waarden die door de fabrikant zijn gespecificeerd. Als u te veel aandraait, kan het klephuis vervormen en de schijf vastlopen.

4. Leidingsteun: Installeer onafhankelijke leidingsteunen in de buurt van de klep om te voorkomen dat het gewicht van de pijpleiding rechtstreeks op het kleplichaam drukt, wat vervorming zou kunnen veroorzaken.

Fabriekstestnormen (API 598)

API-terugslagkleppen moeten vóór verzending een inspectie- en druktest ondergaan volgens API 598. De drie belangrijkste tests zijn:

Aanvaardbare lekkagepercentages variëren per beoordeling. Terugslagkleppen met metalen zitting volgen snelheid B, waardoor een gedefinieerde toegestane lekkage mogelijk is; kleppen met zachte zitting vereisen geen zichtbare lekkage.

Onderhoudsrichtlijnen

Routineonderhoud moet zich op de volgende gebieden concentreren:

• Periodieke inspectie: Controleer het klephuis op externe corrosie en controleer de flensverbindingen op tekenen van lekkage.

• Akoestische monitoring: Tijdens gebruik duiden aanhoudende klik- of hamergeluiden (geratel) op een onvoldoende stroomsnelheid of mogelijke problemen met de afmetingen.

• Verwijdering van vuil: Lasslakken, roest en ander vuil in de leiding kunnen zich in het stoelgedeelte nestelen, waardoor interne lekkage ontstaat. Periodieke demontage en reiniging kunnen noodzakelijk zijn.

• Veerinspectie: Als de schijf een vertraagde sluiting vertoont of niet volledig sluit, kan er sprake zijn van veermoeheid en wordt vervanging aanbevolen.

Juiste selectie en gebruik vanAPI-terugslagkleppendraait om vijf belangrijke punten: het begrijpen van uw toepassing (API 594 vs. API 6D), het kiezen van de juiste montagestijl (wafer vs. lug), het verifiëren van de stroomsnelheid om volledige opening te garanderen, het naleven van strikte testprotocollen en het uitvoeren van regelmatig onderhoud. Het volgen van deze systematische aanpak garandeert betrouwbare prestaties op lange termijn, zelfs onder de meest veeleisende industriële omstandigheden.
