Gids voor het gieten van API-poortkleppen: wat u moet weten over het gieten van kleplichamen vóór productie

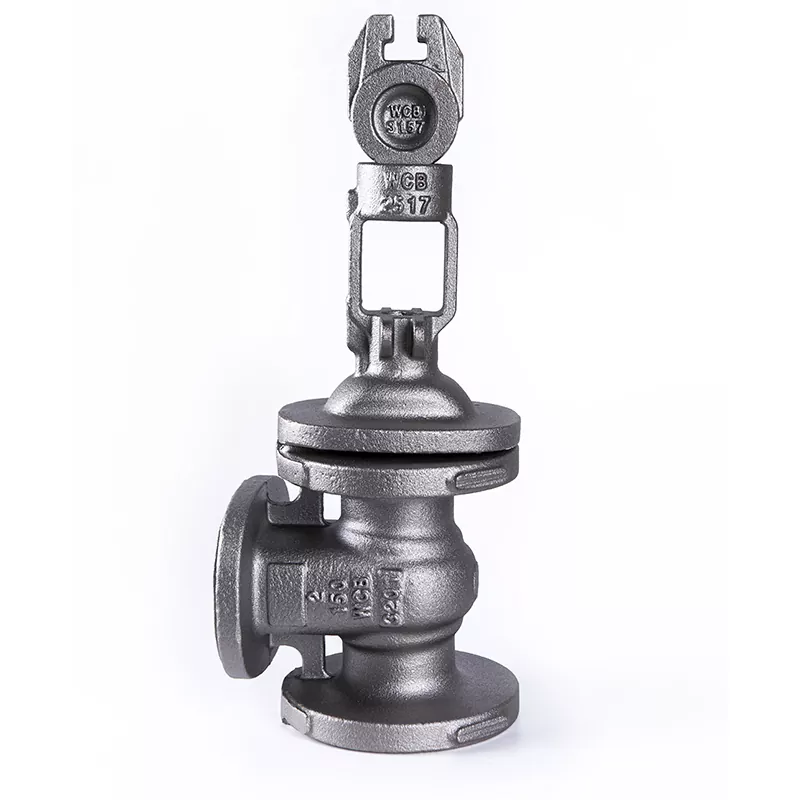

Wanneer mensen over schuifafsluiters praten, concentreren ze zich meestal op de zichtbare delen: het handwiel, de steel, de poort of de afdichtingsstructuur. De prestaties van een schuifafsluiter worden echter vaak bepaald door een onderdeel dat gebruikers zelden zien: het kleplichaam.

Het kleplichaam is de drukhoudende schaal van de klep. Het wordt aangesloten op pijpleidingen, ondersteunt interne componenten en is bestand tegen druk- en temperatuurveranderingen tijdens bedrijf.

In industriële toepassingen zoals olie en gas, energiecentrales, chemische processen en pijpleidingsystemen kan een klein probleem in het gietstuk van een klep na jarenlang gebruik een ernstig probleem worden.

Dit is waaromAPI-poortklepgietenis niet zomaar een metaalvormingsproces. Het is een combinatie van materiaalkunde, giettechnologie, warmtebehandeling, bewerking en kwaliteitscontrole.

Waarom worden schuifafsluiterlichamen meestal gemaakt door gieten?

Een schuifafsluiterlichaam ziet eruit als een eenvoudige behuizing, maar de interne structuur is eigenlijk behoorlijk complex.

In het kleplichaam bevinden zich:

Stroomdoorgangen;

Poortbewegingsgebieden;

Drukdragende muren;

Flensaansluitsecties;

Afdichtende oppervlakken.

Het produceren van een dergelijke structuur uit een massief stuk metaal zou uitgebreide machinale bewerking vereisen, wat de materiaalverspilling en de productietijd vergroot.

Door gieten kunnen fabrikanten eerst een bijna definitieve kleplichaamvorm creëren en vervolgens bewerkingsprocessen gebruiken om kritieke gebieden af ​​te werken.

Deze productiemethode biedt verschillende voordelen:

Geschikt voor complexe geometrieën;

Beter materiaalgebruik;

Efficiënter voor grote klepproductie;

Gemakkelijkere productie van grote kleplichamen.

Een eenvoudige manier om het te begrijpen:

Gieten creëert de structuur, terwijl machinale bewerking de precisie creëert.

Beide processen zijn belangrijk.

De verborgen uitdagingen achter het gieten van klepbehuizingen

Veel mensen denken dat als een casting er van buiten glad uitziet, het een goede casting is.

In werkelijkheid zijn enkele van de belangrijkste kwaliteitsfactoren verborgen in het metaal.

Interne defecten: het probleem dat u niet kunt zien

Tijdens het gieten verandert gesmolten metaal van vloeibaar naar vast. Als dit proces niet goed wordt gecontroleerd, kunnen er interne defecten optreden.

Veelvoorkomende castingproblemen zijn onder meer:

Porositeit

Porositeit verwijst naar kleine gaatjes of luchtzakken in het metaal.

Hoewel een gietstuk er aan de buitenkant normaal uitziet, kunnen de interne poriën het volgende verminderen:

Mechanische sterkte;

Drukweerstand;

Betrouwbaarheid op lange termijn.

Voor drukhoudende componenten zoals kleplichamen is het beheersen van de porositeit uiterst belangrijk.

Krimpholten

Metaal trekt op natuurlijke wijze samen tijdens het afkoelen.

Als het toevoersysteem niet goed is ontworpen, kunnen er lege ruimtes ontstaan ​​in het gietstuk.

Deze defecten kunnen van invloed zijn op het vermogen van het kleplichaam om de werkdruk te weerstaan.

Niet-metalen insluitsels

Vreemde materialen die vastzitten in de metalen structuur kunnen de mechanische eigenschappen beïnvloeden.

Om deze reden vereist de professionele gietproductie een strikte controle van de smelt-, giet- en reinigingsprocessen.

Gemeenschappelijke gietmethoden

Verschillende klepontwerpen en toepassingen kunnen verschillende gietmethoden vereisen.

Zandgieten

Zandgieten is een van de meest gebruikte methoden voor industriële kleplichamen.

Voordelen:

Geschikt voor grote ventielmaten;

Flexibele ontwerpopties;

Kosteneffectief voor veel industriële toepassingen.

Het wordt vaak gebruikt voor:

Kleppen voor oliepijpleidingen;

Grote industriële kleppen;

Apparatuur voor elektriciteitscentrales.

Investeringscasting

Investeringsgieten biedt een hogere maatnauwkeurigheid vergeleken met traditioneel zandgieten.

Het is geschikt voor:

Kleinere klepcomponenten;

Complexe vormen;

Toepassingen die een betere oppervlakteafwerking vereisen.

Verloren schuimgieten

Bij Lost Foam Casting wordt gebruik gemaakt van een schuimpatroon dat tijdens het gietproces verdwijnt.

Deze methode kan helpen bij het creëren van complexe interne structuren en het verminderen van de bewerkingsvereisten.

De geschikte gietmethode hangt af van de klepgrootte, het materiaal, de hoeveelheid en de prestatie-eisen.

Waarom materiaalkeuze belangrijk is bij het gieten van API-schuifafsluiters

Een kleplichaam werkt niet overal in dezelfde omgeving.

Voor een klep die in een watersysteem wordt gebruikt en een klep die in een oliepijpleiding wordt gebruikt, kunnen totaal verschillende materialen nodig zijn.

Veel voorkomende materialen zijn onder meer:

Bij de materiaalkeuze moet rekening worden gehouden met:

Werktemperatuur;

Drukwaarde;

Vloeistofeigenschappen;

Corrosieomstandigheden;

Eisen aan de levensduur.

Het kiezen van het verkeerde materiaal kan problemen veroorzaken, zelfs als het gietproces zelf uitstekend is.

Wat betekent API-standaard voor het gieten van schuifafsluiters?

Voor industriële kleppen bieden API-normen richtlijnen met betrekking tot ontwerp, productie en testen.

Gemeenschappelijke normen met betrekking tot schuifafsluiters zijn onder meer:

API600

Vaak geassocieerd met stalen schuifafsluiters die worden gebruikt in petroleum- en industriële toepassingen.

Het behandelt vereisten met betrekking tot klepontwerp, materialen, afmetingen en testen.

API6D

Vaak gebruikt voor pijpleidingkleppen, vooral in olie- en gastransportsystemen.

Deze normen helpen fabrikanten en kopers consistente verwachtingen ten aanzien van klepprestaties te handhaven.

Het voldoen aan een norm gaat echter niet alleen over het afdrukken van een certificaat. Het hele productieproces, van de controle van de grondstoffen tot de eindinspectie, moet goed worden beheerd.

Hoe fabrikanten de kwaliteit van het gieten van API-poortkleppen controleren

Voor een betrouwbaar klepgieten zijn meerdere kwaliteitscontrolestappen nodig.

Testen van chemische samenstelling

Vóór de productie moet de metaalsamenstelling worden gecontroleerd om er zeker van te zijn dat het materiaal aan de eisen voldoet.

Verschillende legeringselementen beïnvloeden:

Kracht;

Corrosiebestendigheid;

Temperatuurprestaties.

Warmtebehandeling

Warmtebehandeling helpt de interne structuur van het gietstuk te verbeteren.

Het kan invloed hebben op:

Hardheid;

Taaiheid;

Mechanische eigenschappen.

Niet-destructief onderzoek (NDT)

Sommige defecten kunnen niet worden gevonden door visuele inspectie.

Veel voorkomende inspectiemethoden zijn onder meer:

Ultrasoon testen;

Testen van magnetische deeltjes;

Vloeistofpenetranttesten;

Radiografische testen.

Deze methoden helpen bij het identificeren van interne of oppervlaktedefecten.

Dimensionale inspectie

Na de bewerking moeten kritische afmetingen worden gecontroleerd.

Dit zorgt voor een juiste montage met:

Poorten;

Stengels;

Flenzen;

Pijpleidingverbindingen.

Een veelvoorkomend misverstand

Veel kopers vergelijken kleplichamen voornamelijk op uiterlijk en prijs.

Twee gietstukken die er hetzelfde uitzien, kunnen echter een heel verschillende interne kwaliteit hebben.

Het verschil kan komen van:

Controle van grondstoffen;

Ervaring in gieterij;

Beheer van gietprocessen;

Warmtebehandeling;

Inspectiemethoden.

Bij drukapparatuur is de verborgen kwaliteit in het metaal vaak belangrijker dan het uiterlijk van het oppervlak.

Veelgestelde vragen

Wat is een API-poortklepgieten?

API-poortklepgietenverwijst naar het gietproces dat wordt gebruikt om schuifafsluitercomponenten te vervaardigen, met name het kleplichaam, volgens industriële klepvereisten en toepasselijke API-normen.

Waarom worden schuifafsluiterlichamen gewoonlijk vervaardigd door gieten?

Omdat kleplichamen meestal complexe structuren hebben. Door te gieten kunnen deze vormen efficiënt worden gecreëerd, terwijl materiaalverspilling en bewerkingstijd worden verminderd.

Welke materialen worden gewoonlijk gebruikt voor gietstukken van API-schuifafsluiters?

Veel voorkomende materialen zijn koolstofstaal, roestvrij staal, gelegeerd staal en duplex roestvrij staal. De keuze hangt af van de arbeidsomstandigheden.

Hoe kunnen gietfouten de klepprestaties beïnvloeden?

Defecten zoals porositeit, krimpholtes en insluitsels kunnen de sterkte verminderen, de drukweerstand beïnvloeden en de levensduur verkorten.

Is de gietkwaliteit belangrijker dan de nauwkeurigheid van de bewerking?

Beide zijn belangrijk. Gieten bepaalt de interne structuur en sterkte, terwijl machinale bewerking zorgt voor een goede montage en afdichting.
