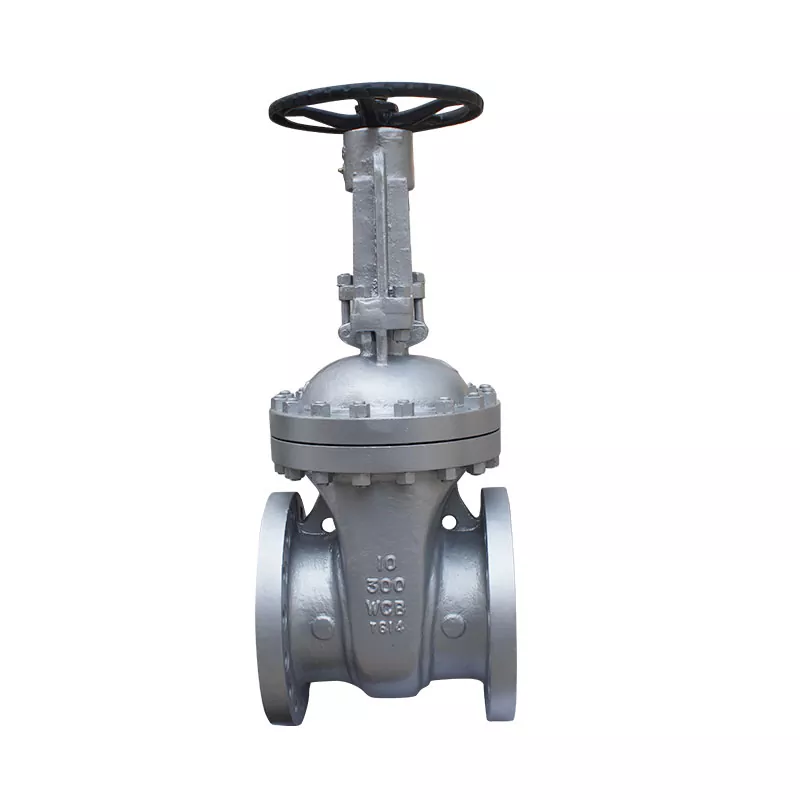

anno Valve is een professionele China API-poortkleppenfabriek. Wij zijn al meer dan 25 jaar gespecialiseerd in API-schuifafsluiters. Hanno Valve's API-poortkleppen voornamelijk van 150lb tot 2500lb, 2 '' tot 56 '', met WCB, WCC, LCB, LCC, WC6, WC9, C5, CF8, CF3, CF8M, 4A, 5A, 6A, 904L, enz.
API Gate Valves van Hanno Valve zijn vervaardigd volgens API 600, voornamelijk vervaardigd met handwiel, met versnellingsbak of voor elektrische actuator.
API-schuifafsluiter is geschikt voor het afsluiten of verbinden van pijpleidingmedia in verschillende werkomstandigheden, zoals aardolie-, chemische en thermische energiecentrales met ANSI-klasse 150-2500 en werktemperatuur <600 ℃. De toepasselijke media zijn water, olie, stoom, enz. De kamers van 1500LB en 2500LB hebben een zelfdichtende drukstructuur. De afdichtingsprestaties nemen toe met de toename van de interne druk en de betrouwbaarheid is hoog.
Het verschil en de keuze tussen hoogplatformkogelkranen en gewone kogelkranen
Structuurschema van Z41H gegoten stalen flens schuifafsluiter Werkingsprincipe van Z41H gegoten stalen flens schuifafsluiter
Methode voor modelaanduiding van pneumatische schuifafsluiters
Methode voor het weergeven van het werkingsprincipe en het model van elektrische schuifafsluiters
Typen en classificaties van schuifafsluiters
Kenmerken, toepassingen en installatie-instructies van balgafsluiterproducten
Het werkingsprincipe en het verschil tussen verborgen spindelafsluiter en stijgende spindelafsluiter
Methode voor het weergeven van schuifafsluitermodellen | Betekenis van schuifafsluitermodellen
N.B | d | L | 0 | V | R | t | f | D0 | H | N-uh |
---|---|---|---|---|---|---|---|---|---|---|
2' | 50.8 | 216 | 165 | 127.0 | 92.1 | 20.7 | 2 | 200 | 430 | 8-19 |
3' | 76.2 | 282 | 210 | 168.3 | 127.0 | 27.0 | 2 | 250 | 475 | 8-22 |
4' | 101.6 | 305 | 255 | 200.0 | 157.2 | 30.2 | 2 | 280 | 579 | 8-22 |
6' | 152.4 | 403 | 320 | 269.9 | 215.9 | 35.0 | 2 | 355 | 782 | 12-22 |
8' | 203.2 | 419 | 380 | 330.2 | 269.9 | 39.7 | 2 | 450 | 1026 | 12-26 |
10° | 254.0 | 457 | 445 | 387.4 | 323.8 | 46.1 | 2 | 450 | 1190 | 16-29 |
NEE. | DEELNAAM | MATERIAAL |
---|---|---|
1 | LICHAAM | ASTM A216-WCB |
2 | MOTORKAP | ASTM A216-VCB |
3 | MOTORKAP BOUT | ASTM A193-B7 |
4 | MOER MOER | ASTM A194-2H |
5 | PAKKER OOGBOUT | ASTM A193-B7 |
6 | PAKKERMOER | ASTM A194-2H |
7 | VASHER | STAAL |
8 | PIN | STAAL |
9 | HANDWIEL | NODIG IJZER |
10 | HANDWIELMOER | STAAL |
11 | STEMMOER | MESSING |
12 | BEVESTIGINGSMOER | STAAL |
13 | SMEERNIPPEL | KOPER |
14 | KLIERFLENS | ASTM A216-VCB |
15 | KLIER | ASTM A182-F6a |
16 | VERPAKKING | GRAFIET |
17 | ACHTERZITTING BUS | ASTM A182-F6a |
18 | STANG | ASTM A182-F6a |
19 | PAKKING | STAAL+GRAFIET |
20 | SCHIJF | ASTM A216-WCB+13CR |
21 | ZETEL | ASTM A105+STL |
