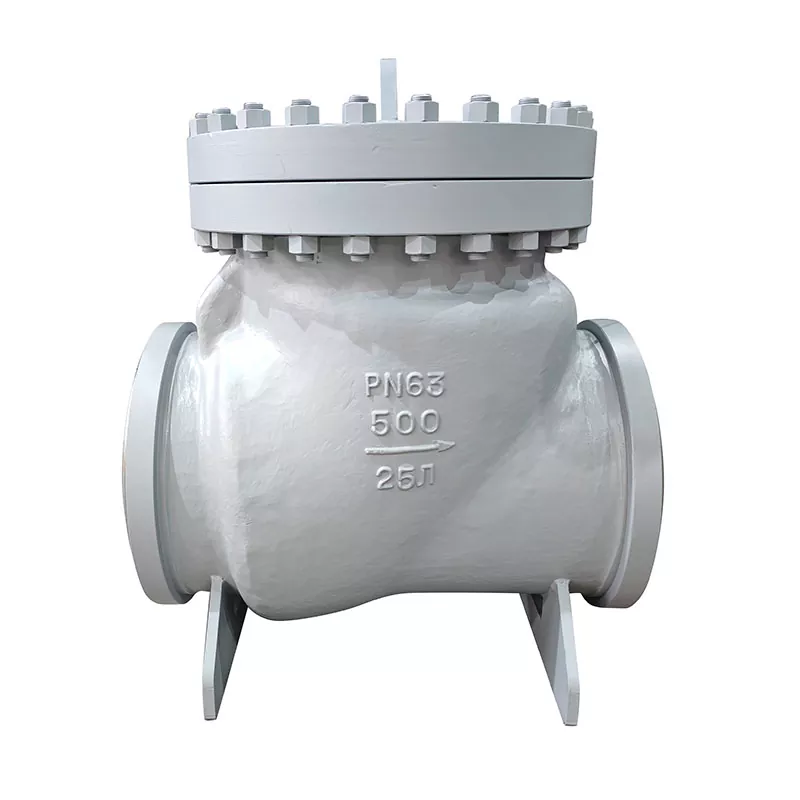

Stompgelaste terugslagkleppen

De stompgelaste terugslagklep van Hanno Valve is voorzien van een interne roterende openingsstructuur met tuimelaar, waarbij alle openings- en sluitcomponenten in het kleplichaam zijn geïnstalleerd, waardoor externe lekkage wordt voorkomen, behalve de afdichtingspakking en afdichtring op de middelste flens. De tuimelaarbuis en klepontgrendelingsaansluiting maken gebruik van een bolvormige verbindingsstructuur, waardoor de klep 360 graden vrijheid en micropositiecompensatie krijgt. Deze klep is ideaal voor schone media, zoals water, stoom, olie, salpeterzuur, azijnzuur en ureum, maar niet geschikt voor media die vaste deeltjes of een hoge viscositeit bevatten. Het wordt vaak gebruikt in pijpleidingen voor industrieën zoals aardolie, chemicaliën, farmaceutische producten, meststoffen en elektriciteit.

Belangrijkste productkenmerken

Onze stompgelaste terugslagkleppen zijn geselecteerd door sectoren zoals energie-, chemische, aardolie- en waterbescherming. Door jarenlange ervaring is bewezen dat ze voldoen aan de behoeften van diverse industriële toepassingen.

Consequent verbeteren om de productkwaliteit van topkwaliteit te behouden.

Vertrouwd door zowel binnenlandse als internationale klanten.

Over Hengnuo-klep

Zhejiang Hengnuo Valve Manufacturing Co., Ltd. heeft 25 jaar ervaring in de productie van kleppen, gevestigd in de Chinese industriële kleppenproductiebasis - Zhejiang Lishui Bihu kleppenindustriegebied, het productiegebied bedraagt ​​18.000 vierkante meter. Hengnuo Valve heeft 150 medewerkers, senior technici meer dan 32 mensen. De belangrijkste producten van het bedrijf zijn schuifafsluiters, terugslagkleppen, klepafsluiters en kleppen voor krachtcentrales. Hengnuo Valve heeft ook een eigen gieterij, een gieterij die gebruikmaakt van de meest geavanceerde voorgecoate zandtechnologie, die de fabriek hoogwaardige en uiterst nauwkeurige gietstukken levert, waardoor de kwaliteit en productietijd voor Hengnuo Valve aanzienlijk zijn verbeterd.

Kernvoordelen van Hanno Valve stompgelaste terugslagkleppen

De stompgelaste terugslagklep van Hanno Valve biedt verschillende duidelijke voordelen ten opzichte van conventionele terugslagklepontwerpen. De interne roterende structuur van de tuimelaar zorgt ervoor dat alle bewegende delen binnen de drukgrens blijven, waardoor potentiële lekpaden worden geminimaliseerd. Alleen de middelste flensafdichtingspakking en afdichtring zijn externe contactpunten, wat onderhouds- en inspectieroutines vereenvoudigt.

De bolvormige verbinding tussen de tuimelaarbuis en de klepontgrendeling biedt 360 graden vrijheid en micropositiecompensatie. Dankzij deze functie kan de stompgelaste terugslagklep van Hanno Valve kleine foutieve uitlijning van de pijpen en thermische uitzetting opvangen zonder dat deze vastloopt. Als gevolg hiervan melden gebruikers langere onderhoudsintervallen en verminderde slijtage van afdichtingsoppervlakken.

Voor inkoopprofessionals die op zoek zijn naar een betrouwbare stompgelaste terugslagklep, levert de productlijn van Hanno Valve consistente prestaties voor veeleisende toepassingen, waaronder upstream olie en gas, chemische verwerking en farmaceutische systemen met een hoge zuiverheid.

Technische specificaties

Parameter	Specificatie
Maatbereik	1/2 inch tot 20 inch (DN15 tot DN500)
Drukklasse	ASME-klasse 150 tot 2500, PN16 tot PN420
Lichaamsmaterialen	WCB, WC6, WC9, CF8, CF8M, CF3M, duplexroestvrij staal
Zitting- en schijfmaterialen	SS304, SS316, stelliet hardfacing (optioneel)
Beëindig de verbinding	Stomplaseinden ASME B16.25
Temperatuurbereik	-29 graden C tot +425 graden C (hoger op aanvraag)
Toepasselijke media	Water, stoom, olie, salpeterzuur, azijnzuur, ureum (alleen schone media)
Ontwerpnormen	API 6D, ASME B16.34, ISO 15761

Materiaalvergelijking en operationele limieten

Materiaalkwaliteit	Maximale werkdruk bij 100 graden F	Typische dienst
WCB-koolstofstaal	285 psi (klasse 150) / 740 psi (klasse 300)	Water, stoom, olie, gas
CF8M 316 roestvrij staal	275 psi (klasse 150) / 720 psi (klasse 300)	Corrosieve en zure media, farmaceutische lijnen
CF3M Koolstofarm 316L	275 psi (klasse 150)	Ureum, salpeterzuur, zeer zuiver water
WC9 gelegeerd staal	740 psi (Klasse 300) tot 540 graden C	Stoom op hoge temperatuur, toepassingen in krachtcentrales

Waarom kiezen voor Hanno Valve stompgelaste terugslagkleppen voor uw project

Wanneer u een stompgelaste terugslagklep van Hanno Valve aanschaft, profiteert u van 25 jaar productie-expertise en een verticaal geïntegreerd productieproces. De eigen gieterij maakt gebruik van voorgecoate zandtechnologie om gietstukken met hoge precisie te produceren, waardoor een consistente wanddikte en defectvrije componenten worden gegarandeerd. Dit vertaalt zich direct in betrouwbare prestaties in het veld.

De stompgelaste terugslagklep van Hanno Valve wordt vertrouwd door binnenlandse en internationale klanten op het gebied van energieopwekking, olie en gas, chemische verwerking en waterbehandeling. Herhaalde bestellingen van grote ingenieursbureaus bevestigen de duurzaamheid en waardepropositie van het product.

Voor kopers die op zoek zijn naar een stompgelaste terugslagklep die prestaties, betrouwbaarheid en kosteneffectiviteit in evenwicht brengt, biedt Hanno Valve een bewezen oplossing, ondersteund door gedocumenteerde veldgeschiedenis en uitgebreide kwaliteitscontrole.

Veelgestelde vragen

Vraag: Kunnen Hanno Valve stompgelaste terugslagkleppen in verticale leidingen worden geïnstalleerd?
A: Ja, maar alleen met opwaartse stroomrichting (van onder naar boven). De schijf is voor het sluiten afhankelijk van de zwaartekracht, dus verticale neerwaartse stroming wordt niet aanbevolen. Neem contact op met Hanno Valve engineering voor specifieke installatierichtlijnen.

Vraag: Welke media zijn niet geschikt voor deze kleppen?
A: De stomplasgelaste terugslagklep van Hanno Valve is ontworpen voor schone media. Het mag niet worden gebruikt met vloeistoffen die vaste deeltjes, slurries of vloeistoffen met een hoge viscositeit bevatten die een goede plaatsing van de schijf zouden kunnen verhinderen.

Vraag: Welke documentatie wordt bij elke klep geleverd?
A: De standaarddocumentatie omvat een materiaaltestcertificaat (EN 10204 3.1), een hydrostatisch druktestrapport, een visueel inspectierapport en een klepidentificatielabel. Op verzoek kan een inspectie door derden worden geregeld.

Vraag: Wat is de typische doorlooptijd voor stompgelaste terugslagkleppen van Hanno Valve?
A: De standaard levertijd bedraagt ​​15 tot 30 werkdagen, afhankelijk van de materiaalkwaliteit en hoeveelheid. De eigen gieterij maakt kortere doorlooptijden mogelijk voor gangbare materialen zoals WCB en CF8M.

Vraag: Hoe verbetert de bolvormige verbinding de levensduur?
A: Het bolvormige gewricht biedt een compensatie voor een hoekafwijking van plus of min 2 graden. Dit vermindert de spanning op de tuimelaar- en scharniercomponenten en voorkomt voortijdige slijtage veroorzaakt door thermische uitzetting van de pijp of installatietoleranties.

Vraag: Zijn er vervangingsonderdelen verkrijgbaar voor de stompgelaste terugslagkleppen van Hanno Valve?
A: Ja, Hanno Valve heeft vervangende afdichtingspakkingen, afdichtringen en complete trimsamenstellen op voorraad voor alle standaardmaten. Neem contact op met de onderdelenafdeling en vermeld het serienummer van uw klep voor de juiste identificatie.
