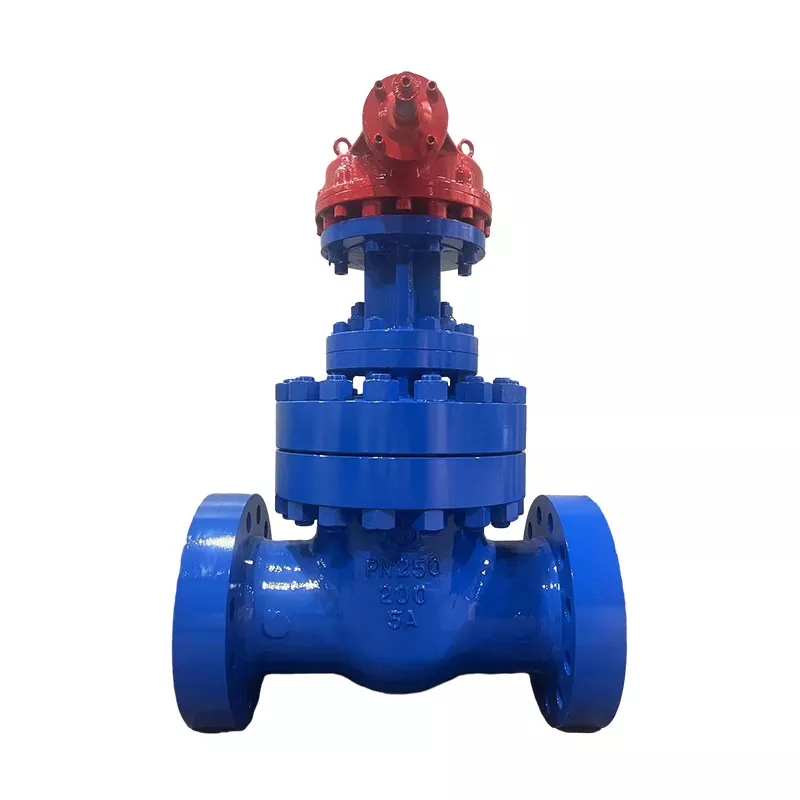

Hogedruk schuifafsluiters

Hanno Valve produceert hogedruk schuifafsluiters die zijn ontworpen voor betrouwbare aan/uit-service in kritische toepassingen tot klasse 2500 (PN420). Onze kleppen zijn ontworpen volgens API 600 en ASME B16.34 en hebben een flexibel wigontwerp dat zorgt voor een luchtbeldichte afdichting, zelfs onder extreme druk- en temperatuurschommelingen. Het rechte stroompad minimaliseert de drukval, waardoor ze ideaal zijn voor pijpleidingsystemen met hoge snelheid en hoge druk in de olie- en gassector, energieopwekking en chemische verwerking.

Voordeel van hogedruk schuifafsluiters

1. Hogedruk schuifafsluiters hebben een eenvoudige structuur en zijn gemakkelijk te vervaardigen en te onderhouden.

2. Klein werkschema en korte openings- en sluitingstijd.

3. Goede afdichtingsprestaties, lage wrijving tussen afdichtingsoppervlakken en lange levensduur

werkingsprincipe

Hogedruk schuifafsluiters zijn bidirectionele afsluiters. Bij het sluiten wordt de wigvormige poort tussen de zittingringen naar beneden gedreven, waardoor een mechanische afdichting ontstaat. Het bedieningskoppel dat nodig is om de klep te sluiten is hoger dan om deze te openen, omdat de sluitkracht zowel de wrijving van de spindelpakking als de mediumdruk die op de poort wordt uitgeoefend, moet overwinnen. Onze klepstelen zijn ontworpen met voldoende diameter (groter dan de standaardvereisten) om te voorkomen dat de steel buigt onder omstandigheden met een hoog drukverschil.

Wanneer de hogedrukschuif wordt geopend en de openingshoogte van de schuif 25% tot 30% van de nominale diameter bedraagt, heeft het debiet zijn maximum bereikt, wat aangeeft dat de klep de volledig open positie heeft bereikt. De volledig geopende stand van de schuifafsluiter moet dus worden bepaald door de slag van de schuif.‌‌
