Wanneer kiest u voor een door een versnellingsbak bediende schuifafsluiter in plaats van een standaard handwielafsluiter?

Bij het selecteren van schuifafsluiters worden veel kopers geconfronteerd met deze vraag: beide worden met de hand bediend. Waarom gebruiken sommige schuifafsluiters standaard handwielen, terwijl voor grote eenheden tandwielkasten nodig zijn?

In feite is de door een versnellingsbak bediende schuifafsluiter geen eenvoudige vervanging voor standaard handwielafsluiters. Het kernverschil ligt in de bedieningsmethoden. De uiteindelijke keuze hangt af van de werkelijke gebruiksomstandigheden: klepgrootte, druk, drukverschil, bedrijfskoppel en toegangsomstandigheden ter plaatse.

Neem geen beslissingen louter op basis van de nominale diameter of nominale druk. De juiste aanpak is om het werkelijke bedieningskoppel te controleren en na te gaan of de handmatige kracht voldoende is voor de werking van de klep.

Hoe werkt een standaard handwielafsluiter?

Een standaard handwielafsluiter drijft de spindel rechtstreeks aan via handwielrotatie. Operators draaien aan het handwiel om de spindel en poortschijf op en neer te bewegen, om de pijpleiding te openen of te sluiten.

Met een eenvoudige structuur en minder transmissieonderdelen wordt dit ontwerp algemeen toegepast voor kleine tot middelgrote schuifafsluiters.

Geschikte scenario's voor standaard handwielafsluiters

• Laag bedieningskoppel van de klep
• Voldoende ruimte ter plaatse voor directe handmatige bediening
• Onregelmatige open-dicht-cycli
• Voorkeur voor eenvoudige constructie en lage onderhoudseisen

Een middelkleine schuifafsluiter voor algemene watervoorziening met een lage werkdruk, een laag drukverschil over de klep en een toegankelijk handwiel zal bijvoorbeeld normaal gesproken goed werken met standaard handwielbediening.

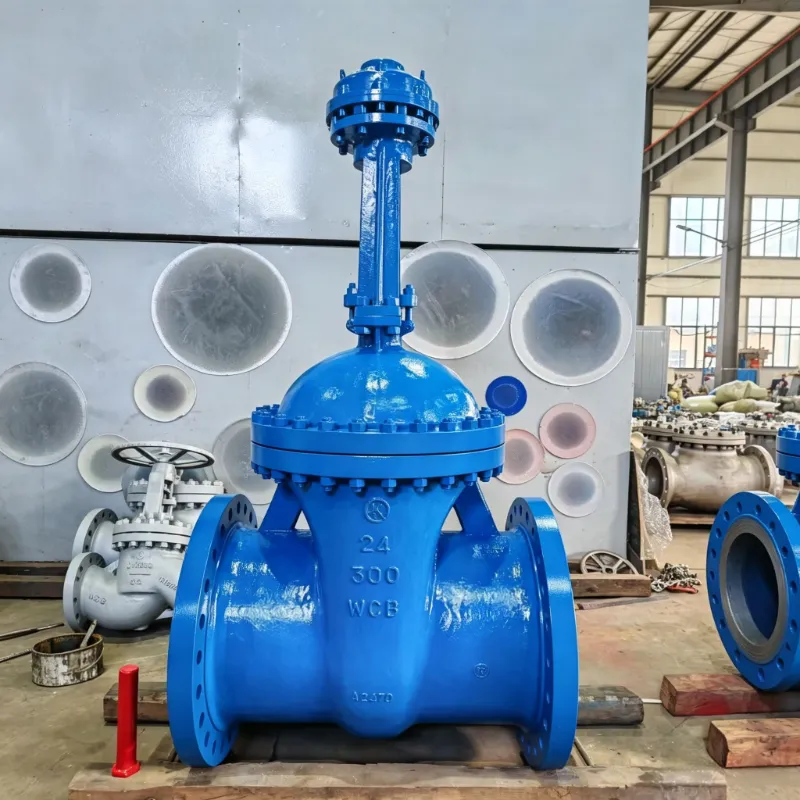

Wat is de functie van een door een versnellingsbak bediende schuifafsluiter?

Een door een versnellingsbak bediende schuifafsluiter installeert een mechanische tandwieloverbrenging tussen handwiel en klepsteel. De tandwielreductie verhoogt het uitgaande koppel, zodat operators de klep met veel minder handkracht kunnen openen of sluiten.

Let op: de tandwielkast zal de interne leidingdruk niet veranderen, noch de middendruk verlagen. Het lost alleen het probleem op vanonvoldoende handmatige bedieningskracht.

Belangrijkste problemen opgelost door versnellingsbakbediening

• Verminder de handmatige kracht die nodig is voor de bediening van de klep
• Ondersteun kleppen met een hoge vraag naar losbreekkoppel
• Geschikt voor werkomstandigheden van grote afmetingen en hoge belasting
• Geschikt voor installatielocaties met beperkte bedrijfsruimte

Hoe beïnvloeden druk en verschildruk de werking van de schuifafsluiter?

Veel bronnen stellen eenvoudigweg dat “hogedrukkleppen versnellingsbakken nodig hebben”, wat niet helemaal juist is.

Een kritische factor bij het openen van de klep is:verschildruk— het drukverschil tussen de stroomopwaartse en stroomafwaartse zijden van de klep.

Bijvoorbeeld:

Hoewel beide scenario's een stroomopwaartse druk van 10 bar delen, heeft Scenario B een drukverschil van 8 bar. Er is veel meer kracht nodig om de poortschijf op te tillen.

De fundamentele fysieke relatie kan als volgt worden samengevat:

Kracht = Druk × Oppervlakte

Bij een vast drukoppervlak genereert een hoger drukverschil een grotere actiekracht.

Niettemin kan het werkelijke bedrijfskoppel niet alleen op basis van de druk worden berekend. Het wordt ook beïnvloed door de klepafmetingen, het ontwerp van de schuifschijf, de steelconstructie, de afdichtingsconfiguratie en het wrijvingsverlies.

Waarom kunnen we de versnellingsbak niet uitsluitend op basis van de klepgrootte selecteren?

In de technische praktijk bestaat er een veel voorkomende misvatting:

“Hoe groter de DN-maat, hoe noodzakelijker een tandwielkast wordt.”

Deze conclusie is misleidend.

Neem als voorbeeld de DN300 schuifafsluiter:

• Eén DN300-unit geïnstalleerd in een lagedrukwatersysteem met een laag drukverschil kan nog steeds werken met een standaard handwiel.
• Voor een andere DN300-unit voor zware industriële pijpleidingen met een hoog drukverschil tijdens het openen is hulp van de versnellingsbak nodig.

Daarom is de nominale omvang slechts een referentie-index. Het werkelijke bedrijfskoppel is de beslissende factor bij de keuze van de aandrijving.

Belangrijke parameters om te controleren bij het specificeren van door versnellingsbakken bediende schuifafsluiters

Voor grote of kritische industriële toepassingen kunt u de volgende gegevens opvragen bij uw afsluiterfabrikant:

Het losbreekkoppel is bijzonder belangrijk. Kleppen die lange tijd gesloten blijven, hebben vaak extra koppel nodig om de statische weerstand op het moment van opening te overwinnen.

Wanneer moet u standaard handwielafsluiters gebruiken?

Standaard handwielafsluiters hebben de voorkeur voor:

• Kleine tot middelgrote nominale maten
• Lage bedrijfsfrequentie
• Gemakkelijke fysieke toegang voor operators
• Bedrijfskoppel binnen acceptabel handmatig bereik
• Toepassingen die een eenvoudige structuur en gemakkelijk onderhoud vereisen

Wanneer moet u versnellingsbakbediende schuifafsluiters gebruiken?

Tandwielkastbediende schuifafsluiters worden aanbevolen voor:

• Grote industriële schuifafsluiters
• Werkomstandigheden die een hoog losbreekkoppel vereisen
• Kleppen geïnstalleerd op moeilijk bereikbare plaatsen
• Gevallen waarin directe handmatige bediening moeilijk wordt
• Systemen die stabiele mechanische bedieningsondersteuning vereisen

Door versnellingsbak bediende schuifafsluiter VS handwiel schuifafsluiter: hoe te beslissen?

Let bij het kiezen van het type aandrijving niet alleen op “wat is de klepmaat” of “wat is de nominale druk”. Beoordeel alle onderstaande items uitgebreid:

• Werkelijke werkdruk
• Verschildruk over kleplichaam
• Nominale maat klep
• Vereist bedrijfskoppel
• Installatievoorwaarden ter plaatse
• Operatortoegang en bedieningsmodus

Als een standaard handwiel aan de bedrijfseisen voldoet, levert het toevoegen van een tandwielkast geen extra waarde op. Wanneer handmatige bediening inspannend wordt en er een hoog koppel vereist is, is versnellingsbakbediening de redelijke oplossing.

Conclusie

Er is geen absolute winnaar tussen een standaard handwielschuifafsluiter en een versnellingsbakbediende schuifafsluiter.

Handwieloplossingen hebben een eenvoudige constructie voor gunstige werkomgevingen. Versnellingsbakken verminderen de handmatige werklast via mechanische transmissie, ideaal voor grote installaties, installaties met hoge belasting of moeilijk toegankelijke installaties.

De juiste selectieworkflow zou moeten volgen:

Serviceomstandigheden → Drukverschil → Bedrijfskoppel → Selectie van actuatortype

In plaats van de al te eenvoudige regel:

Grotere klepmaat = versnellingsbak moet worden gebruikt.
