Gratis smeedproces van Inconel 600 terugslagklep

Inconel 600 is een nikkel-chroomlegering die bekend staat om zijn goede oxidatieweerstand bij hoge temperaturen, corrosieweerstand en stabiele mechanische eigenschappen. Vanwege deze kenmerken wordt het veel gebruikt in veeleisende industriële omgevingen, zoals chemische verwerkingsapparatuur, warmtebehandelingssystemen en leidingtoepassingen bij hoge temperaturen.

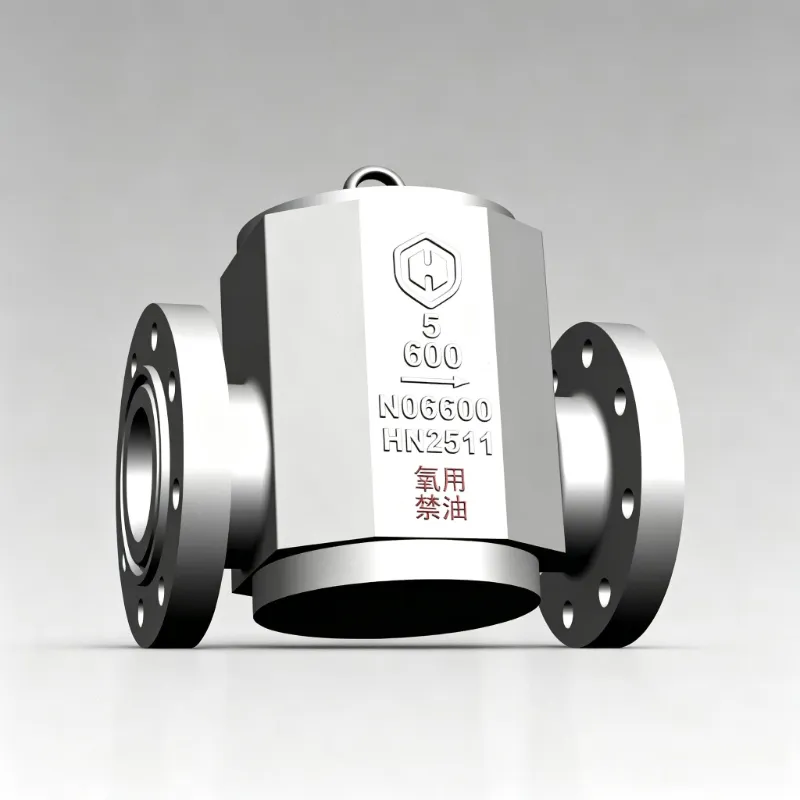

EenInconel 600 terugslagklepis ontworpen om tegenstroom in pijpleidingsystemen te voorkomen en de juiste stroomrichting van het medium te behouden. Voor toepassingen met hoge temperaturen of corrosieve omgevingen vereist het kleplichaam betrouwbare materiaalprestaties en structurele integriteit. Vrij smeden wordt vaak gebruikt voor de productie van hooggelegeerde klepcomponenten, omdat het de materiaaldichtheid kan verbeteren en de interne metaalstructuur kan optimaliseren.

Kenmerken van Inconel 600 Materiaal voor klepsmeedwerk

Inconel 600 bestaat voornamelijk uit nikkel, chroom en ijzer. Het hoge nikkelgehalte zorgt voor corrosieweerstand, terwijl chroom de oxidatieweerstand bij hoge temperaturen verbetert. Vergeleken met conventionele staalsoorten hebben legeringen op nikkelbasis echter andere smeedeigenschappen die een zorgvuldige procescontrole vereisen.

Hoge weerstand tegen vervorming

Inconel 600 heeft een relatief hoge vervormingsweerstand tijdens warmbewerking. Een goede beheersing van de smeedtemperatuur is noodzakelijk om de smeedbelastingen te verminderen en een uniforme vervorming door het hele materiaal te garanderen.

Lage thermische geleidbaarheid

Omdat op nikkel gebaseerde legeringen een lagere thermische geleidbaarheid hebben in vergelijking met veel staalmaterialen, vereist het verwarmingsproces gecontroleerde temperatuurstijgingen om de thermische spanning veroorzaakt door ongelijkmatige verwarming te verminderen.

Vereisten voor uniform smeden

Als drukhoudend onderdeel vereist het kleplichaam een ​​goede structurele continuïteit. Goede vrije smeedbewerkingen helpen de interne structuur te verfijnen en de algehele consistentie van het gesmede onderdeel te verbeteren.

Productieproces van Inconel 600 terugslagklep door vrij smeden

1. Inspectie en voorbereiding van grondstoffen

Vóór het smeden worden de grondstoffen van Inconel 600 geïnspecteerd om de materiaalkwaliteit, chemische samenstelling en oppervlaktekwaliteit te bevestigen. Gekwalificeerde materialen worden vervolgens gesneden volgens de vereiste smeedafmetingen, waardoor er voldoende bewerkingsruimte overblijft voor daaropvolgende processen.

2. Verwarmingsproces

Vóór het vrij smeden wordt de Inconel 600 knuppel onder gecontroleerde omstandigheden verwarmd om een ​​geschikte plasticiteit voor vervorming te bereiken. Het verwarmingsproces moet een uniforme temperatuur door het hele materiaal garanderen en tegelijkertijd een te lange verblijftijd bij hoge temperaturen vermijden.

Belangrijke overwegingen tijdens het verwarmen zijn onder meer:

• Gecontroleerde verwarmingssnelheid om thermische stress te verminderen.
• Uniforme temperatuurverdeling binnen de knuppel.
• Het vermijden van overmatige graangroei veroorzaakt door langdurige verhitting.

3. Vrij smeden en vormvormen

Het vrije smeedproces vormt geleidelijk de basisvorm van het Inconel 600 terugslagkleplichaam door middel van meerdere vervormingsbewerkingen. In tegenstelling tot het smeden van matrijzen, wordt bij vrij smeden gebruik gemaakt van algemene smeedgereedschappen en wordt een grotere flexibiliteit geboden voor grote of op maat gemaakte componenten.

Verontrustend

Door het stuiken wordt de knuppel langs de axiale richting samengedrukt, waardoor het dwarsdoorsnedeoppervlak wordt vergroot en de materiaalcompactheid wordt verbeterd. Deze bewerking helpt de interne losheid te verminderen en verbetert de gesmede structuur.

Uittekenen

Uittrekken verandert de lengte en de dwarsdoorsnedevorm van de knuppel. Een goede beheersing van vervorming helpt bij het creëren van een continu metaalstroompatroon in het gesmede kleplichaam.

Ponsen en gatuitbreiding

Voor terugslagkleplichamen met interne stroomdoorgangen kunnen pons- en gatexpansiebewerkingen worden gebruikt om de interne basisstructuur te creëren, terwijl de bewerkingsmarge voor de eindverwerking behouden blijft.

Laatste aanpassing van het smeden

Na verschillende smeedbewerkingen wordt het gesmede lichaam aangepast om de vereiste algemene vorm en afmetingen te bereiken voordat het wordt bewerkt.

Warmtebehandeling na smeden

Na het vrij smeden ondergaan de Inconel 600 terugslagklepsmeedstukken gewoonlijk een warmtebehandeling om de structurele stabiliteit te verbeteren en de restspanningen die tijdens vervorming ontstaan ​​te verlichten.

De belangrijkste doeleinden van warmtebehandeling zijn onder meer:

• Verbetering van de structurele uniformiteit.
• Vermindering van restspanning door smeden.
• Verbetering van de stabiliteit tijdens gebruiksomstandigheden.

Het specifieke warmtebehandelingsproces is afhankelijk van de productvereisten, de staat van het materiaal en de toepassingsomgeving.

Bewerkingsproces van gesmeed kleplichaam

Na smeden en warmtebehandeling vereist het Inconel 600 kleplichaam een ​​nauwkeurige bewerking om de ontworpen afmetingen en afdichtingsprestaties te bereiken.

Typische bewerkingen zijn onder meer:

• Externe bewerking van kleplichaam.
• Bewerking van stroomdoorgangen.
• Bewerking van afdichtingsoppervlakken.
• Verbindingseindbewerking.
• Laatste dimensionale verwerking.

Omdat Inconel 600 wordt beschouwd als een moeilijk te bewerken legering, zijn geschikte snijgereedschappen en geoptimaliseerde bewerkingsparameters vereist om de verwerkingsefficiëntie en oppervlaktekwaliteit te behouden.

Kwaliteitscontrole van Inconel 600 gesmede terugslagklep

Als drukdragend kleponderdeel vereist een Inconel 600 terugslagklep een strenge kwaliteitscontrole tijdens de productie.

Testen van chemische samenstelling

Er wordt chemische analyse uitgevoerd om te bevestigen dat de materiaalsamenstelling voldoet aan de vereisten van de Inconel 600-legeringsspecificaties.

Niet-destructief testen

Veel voorkomende niet-destructieve testmethoden zijn onder meer:

• Ultrasoon testen (UT)
• Vloeistofpenetratietesten (PT)

Deze inspecties helpen bij het identificeren van interne discontinuïteiten en oppervlaktedefecten.

Dimensionale inspectie

Kritische afmetingen van het gesmede kleplichaam worden gecontroleerd aan de hand van technische tekeningen om een ​​juiste montage en werking te garanderen.

Druk testen

De voltooide terugslagklep wordt vóór levering onder druk getest om de drukweerstand en afdichtingsprestaties te verifiëren.

Voordelen van gratis smeden voor de productie van Inconel 600 terugslagkleppen

Verbeterd materiaalgebruik

Door vrij smeden kan het materiaal de uiteindelijke vorm van het kleplichaam benaderen, waardoor onnodige bewerkingsruimte wordt verminderd en het materiaalgebruik wordt verbeterd.

Betere interne structuur

De plastische vervorming tijdens het smeden helpt de materiaalcompactheid te verbeteren en bevordert een meer continue interne structuur.

Geschikt voor aangepaste en grote componenten

Omdat vrij smeden niet wordt beperkt door vaste mallen, biedt het flexibiliteit voor de productie van kleplichamen van speciale afmetingen en hooggelegeerde componenten.

Conclusie

De productie van Inconel 600-terugslagkleppen door middel van vrij smeden omvat meerdere gecontroleerde processen, waaronder inspectie van grondstoffen, verwarming, smeden, warmtebehandeling, machinale bewerking en eindtesten. Elke fase heeft invloed op de kwaliteit en de servicebetrouwbaarheid van de voltooide klep.

Door de juiste controle van het smeedproces kunnen Inconel 600 terugslagkleppen de voordelen van nikkelgebaseerde legeringsmaterialen volledig benutten en stabiele prestaties leveren voor hoge temperaturen, corrosieve en veeleisende industriële toepassingen.
