Schuifkleppen, terugslagkleppen en bolkleppen: hoe kiest u de juiste klep?

Poortkleppen, Terugslagkleppen, EnBolkleppenworden veel gebruikt in industriële leidingsystemen, maar zijn ontworpen voor verschillende eisen op het gebied van debietregeling. Een schuifafsluiter wordt voornamelijk gebruikt om een ​​pijpleiding te isoleren, een terugslagklep voorkomt terugstroming, terwijl gewoonlijk een klepafsluiter wordt gekozen voor debietregeling.

Als u begrijpt hoe deze drie kleptypen werken en waar ze normaal gesproken worden gebruikt, kan de klepselectie eenvoudiger worden, vooral als u werkt met verschillende druk-, temperatuur- en mediaomstandigheden.

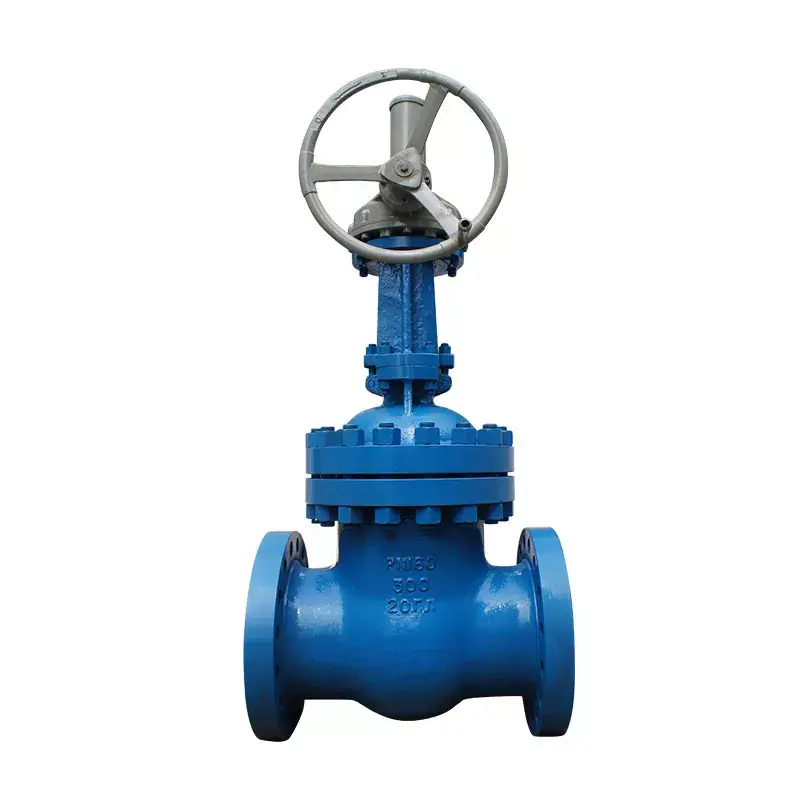

Waar wordt een schuifafsluiter voor gebruikt?

A poort klepopent en sluit de pijpleiding door een schuif of wig van of in de stroomdoorgang te bewegen. Wanneer deze volledig open is, wordt de schuif uit het hoofdstroompad getild, waardoor dit kleptype geschikt is voor toepassingen waarbij de pijpleiding tijdens normaal bedrijf volledig open moet zijn.

Schuifafsluiters worden over het algemeen gebruikt als isolatiekleppen in plaats van als smoorkleppen. Ze worden doorgaans geïnstalleerd op plaatsen waar een pijpleidinggedeelte moet worden afgesloten voor onderhoud, vervanging van apparatuur of procescontrole.

Veel voorkomende toepassingen van schuifafsluiters

• Olie- en gaspijpleidingen
• Waterbehandelingssystemen
• Elektriciteitscentrales
• Chemische verwerkingssystemen
• Industriële procespijpleidingen
• Stoom- en nutssystemen

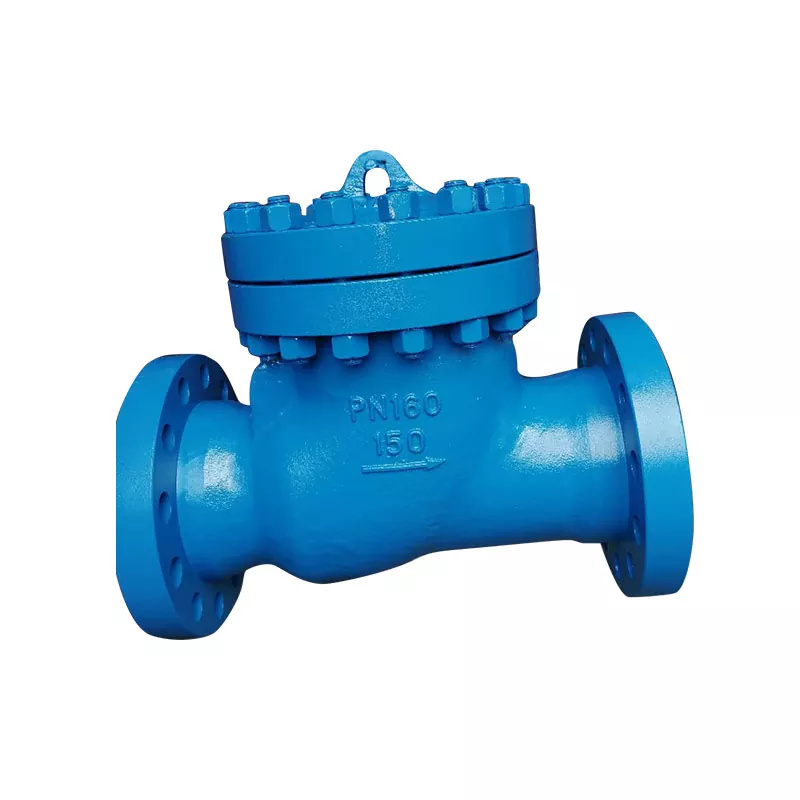

Wat doet een terugslagklep?

Aterugslagklepis ontworpen om vloeistof in één richting te laten bewegen en tegelijkertijd te voorkomen dat deze naar achteren stroomt. In tegenstelling tot handmatig bediende schuif- en klepafsluiters werken de meeste terugslagkleppen automatisch afhankelijk van de stroom- en drukomstandigheden in de pijpleiding.

Dit maakt terugslagkleppen bijzonder nuttig voor het beschermen van pompen, compressoren en andere apparatuur tegen omgekeerde stroming die de werking van het systeem zou kunnen beïnvloeden.

Veel voorkomende toepassingen van terugslagkleppen

• Pompafvoerleidingen
• Watervoorzieningsystemen
• Ketel- en stoomsystemen
• Olie- en gasverwerking
• Chemische pijpleidingen
• Koelwatersystemen

Terugslagkleppen zijn verkrijgbaar in verschillende uitvoeringen, zoals terugslagkleppen en terugslagkleppen. Het juiste ontwerp hangt af van factoren zoals stroomrichting, installatiepositie, druk, vloeistofeigenschappen en de vereiste reactie op omgekeerde stroming.

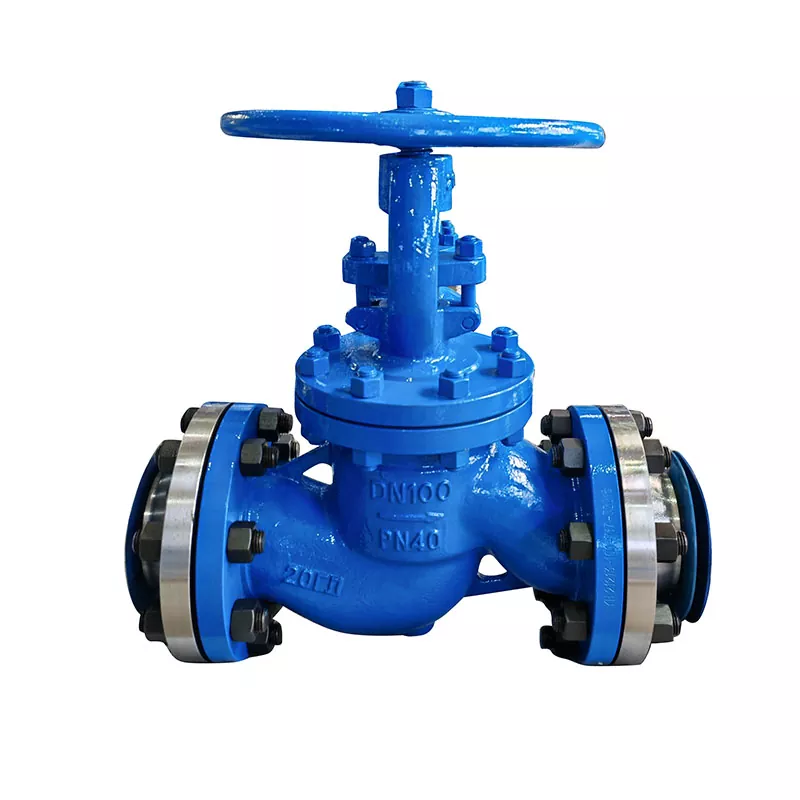

Waar is een bolklep voor ontworpen?

A bol klepmaakt gebruik van een beweegbare schijf en zitting om de stroomdoorgang te regelen. De constructie maakt hem geschikt voor toepassingen waarbij de stroom moet worden aangepast in plaats van eenvoudigweg volledig aan of uit te zetten.

Klepafsluiters worden daarom vaak gebruikt voor het smoren en debietregeling in industriële processystemen. Ze kunnen handmatig worden bediend of worden gecombineerd met een actuator wanneer automatische bediening vereist is.

Veel voorkomende toepassingen van bolkleppen

• Stoompijpleidingen
• Koelwatersystemen
• Chemische verwerkingsapparatuur
• Energieopwekkingssystemen
• Verwarmingssystemen
• Industriële proceslijnen

Poortklep versus terugslagklep versus bolklep

Welke klep is beter voor debietregeling?

De juiste keuze hangt af van wat de klep in het leidingsysteem moet bereiken.

• Voor pijpleidingisolatie:Een schuifafsluiter wordt over het algemeen overwogen als de belangrijkste vereiste het stoppen of herstellen van de stroom is.
• Voor terugstroompreventie:Een terugslagklep wordt gebruikt om het medium in de beoogde richting te laten bewegen.
• Voor stroomregeling:Een klepafsluiter wordt doorgaans gekozen wanneer de stroom tijdens bedrijf moet worden aangepast.

Deze kleptypen zijn niet noodzakelijkerwijs alternatieven voor elkaar. In veel industriële systemen worden ze samen geïnstalleerd omdat ze elk een andere functie vervullen.

Waar moet u op letten bij het selecteren van een industriële klep?

1. Vloeibaar medium

Identificeer het medium dat door de pijpleiding stroomt, zoals water, stoom, olie, gas of chemicaliën. Het medium heeft invloed op het klepmateriaal, de afdichtingsvereisten en de algehele constructie.

2. Druk en temperatuur

Controleer de werkdruk en temperatuur van het systeem voordat u een klep selecteert. Voor hogedruk- en hogetemperatuurtoepassingen kunnen specifieke carrosserie-, bekledings-, zitting- en afdichtingsmaterialen nodig zijn.

3. Grootte van de pijpleiding

De klepgrootte moet overeenkomen met de pijpleiding en de vereiste stromingsomstandigheden. Het verbindingstype en de toepasselijke normen moeten ook worden bevestigd voordat u bestelt.

4. Stroomrichting

De stroomrichting is vooral belangrijk bij het selecteren en installeren van een terugslagklep. Om correct te kunnen werken, moet de klep worden geïnstalleerd in overeenstemming met de ontworpen stroomrichting.

5. Isolatie of regulering

Een van de eenvoudigste manieren om de klepselectie te beperken, is door te bepalen of de toepassing isolatie, tegenstroombeveiliging of stroomregeling vereist.

6. Werkwijze

Afhankelijk van de toepassing kunnen kleppen handmatig worden bediend of worden uitgerust met pneumatische, elektrische of andere actuatoren voor bediening op afstand of automatisch.

Kunnen schuifafsluiters, terugslagkleppen en bolafsluiters in hetzelfde systeem worden gebruikt?

Ja. Deze drie kleptypen kunnen verschillende functies vervullen binnen hetzelfde leidingsysteem.

Een pompsysteem kan bijvoorbeeld een schuifafsluiter gebruiken om de pijpleiding tijdens onderhoud te isoleren, een terugslagklep om omgekeerde stroming te voorkomen, en een klepafsluiter in een andere sectie waar aanpassing van de stroom vereist is.

Het belangrijkste punt is dat u een klep niet moet kiezen alleen maar omdat deze past bij de grootte van de pijpleiding. Het kleptype moet eerst overeenkomen met de vereiste functie, gevolgd door druk, temperatuur, medium, materialen, aansluitnormen en bedrijfsomstandigheden.

Veelgestelde vragen over schuifafsluiters, terugslagkleppen en bolafsluiters

Kan een schuifafsluiter worden gebruikt voor smoren?

Schuifafsluiters zijn in de eerste plaats ontworpen voor isolatie in plaats van voor continue smering. Als regelmatige stroomaanpassing vereist is, kan een klepafsluiter geschikter zijn.

Heeft een terugslagklep handmatige bediening nodig?

De meeste terugslagkleppen werken automatisch door de druk en stroming van het medium, zodat ze normaal gesproken geen handmatige bediening vereisen.

Kan een bolklep worden gebruikt voor afsluiting?

Een klepafsluiter kan voor afsluiting zorgen, maar het belangrijkste voordeel is debietregeling. De juiste keuze is afhankelijk van de vereisten van het leidingsysteem.

Hoe kies ik tussen een schuifafsluiter en een bolafsluiter?

Als de belangrijkste vereiste het isoleren van een pijpleiding is, wordt doorgaans een schuifafsluiter overwogen. Als de toepassing herhaalde of gecontroleerde stroomaanpassing vereist, is een klepafsluiter meestal geschikter.

Welke informatie is nodig bij het kopen van een industriële klep?

Belangrijke informatie omvat doorgaans het kleptype, de nominale maat, de drukwaarde, de werktemperatuur, het medium, de aansluitstandaard, de materiaalvereisten en de bedieningsmethode. Speciale toepassingen kunnen ook informatie over stromingsomstandigheden en installatie vereisen.
