Waarom zijn handwielafsluiters nog steeds een betrouwbare keuze voor industriële pijpleidingisolatie?

Abstract: Handwielafsluitersblijven een praktische oplossing voor pijpleidingisolatie omdat ze een eenvoudige mechanische structuur, handmatige bediening, stabiele afdichting en brede toepassingsflexibiliteit combineren.Hannobiedt duurzame klepoplossingen ontworpen voor industriële en civiele pijpleidingsystemen, met materiaalconfiguraties en productiemogelijkheden die geschikt zijn voor veeleisende serviceomgevingen. In deze gids wordt uitgelegd hoe handwielafsluiters werken, hun belangrijkste voordelen, installatievereisten, onderhoudspraktijken en de factoren waarmee kopers rekening moeten houden bij het selecteren van een betrouwbare leverancier van afsluiters.

Inhoudsopgave

• Wat zijn handwielafsluiters?
• Hoe werken handwielafsluiters?
• Wat zijn de belangrijkste voordelen?
• Welke materialen worden vaak gebruikt?
• Waar worden handwielafsluiters gebruikt?
• Hoe moet u de juiste klep selecteren?
• Wat zijn de installatie- en onderhoudsvereisten?
• Hoe verhouden handwielafsluiters zich tot andere opties?
• Veelgestelde vragen

Wat zijn handwielafsluiters?

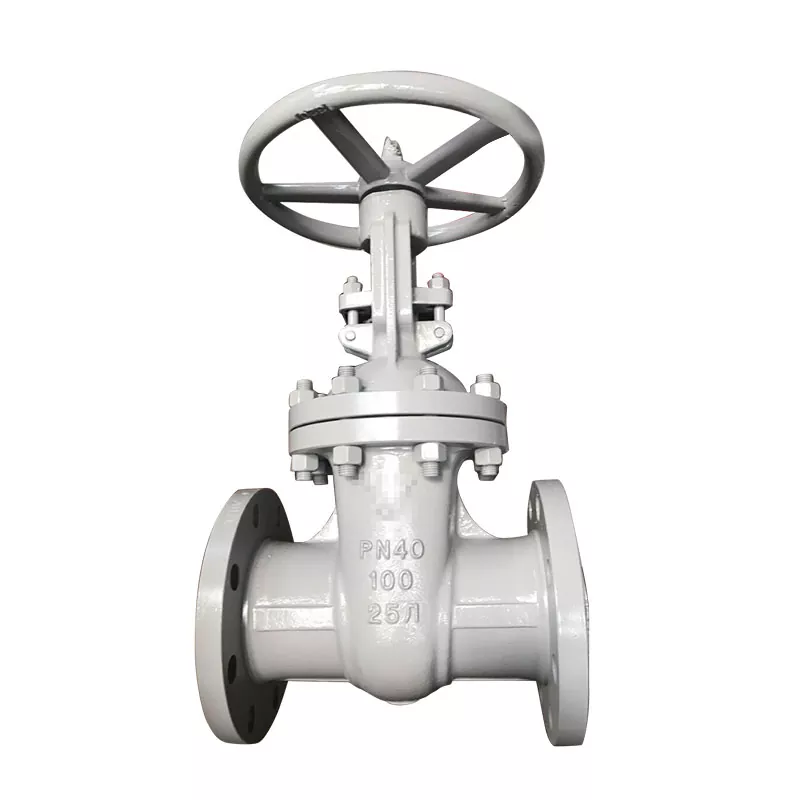

Handwielafsluiterszijn handmatig bediende isolatiekleppen die een roterend handwiel gebruiken om een ​​klepsteel te bewegen en een poort omhoog of omlaag te brengen. Wanneer de poort van de stoel wordt getild, wordt de pijpleiding geopend en kan het medium erdoorheen. Wanneer het hek in nauw contact met de stoel komt, wordt de doorgang afgesloten.

In tegenstelling tot regelkleppen die zijn ontworpen voor continue aanpassing van de stroom, zijn schuifafsluiters in de eerste plaats bedoeld voor volledig open of volledig gesloten gebruik. Dit werkingsprincipe maakt ze bijzonder nuttig wanneer betrouwbare pijpleidingisolatie belangrijker is dan het smoren.

Volgens de productinformatie van Hanno hebben de handwielschuifafsluiters een relatief eenvoudige constructie en handmatige bediening, waardoor ze geschikt zijn voor diverse industriële en civiele toepassingen.

Hoe werken handwielafsluiters?

Het werkingsprincipe is relatief eenvoudig. Door aan het handwiel te draaien, wordt de roterende beweging omgezet in een lineaire beweging van de steel. De steel beweegt de poort vervolgens verticaal totdat de poort de gewenste open of gesloten positie bereikt.

1. Handwielrotatie:De operator draait het handwiel handmatig.
2. Stambeweging:De steel beweegt volgens de draairichting.
3. Poortbeweging:De poort beweegt naar boven of naar beneden in het kleplichaam.
4. Stromingsisolatie:De poort scheidt zich van of maakt contact met de klepzitting.
5. Eindpositie:De klep blijft tijdens normaal bedrijf volledig open of volledig gesloten.

Voor standaardbediening specificeert Hanno een rotatie met de klok mee voor het sluiten en een rotatie tegen de klok in voor het openen. De productrichtlijnen van het bedrijf benadrukken ook dat schuifafsluiters niet mogen worden gebruikt voor smoren.

Wat zijn de belangrijkste voordelen van handwielafsluiters?

De aanhoudende populariteit van handwielafsluiters wordt grotendeels geassocieerd met hun mechanische eenvoud en betrouwbare isolatiefunctie. Voor faciliteiten waar elektrische of pneumatische bediening niet nodig is, kan handmatige bediening ook de systeemcomplexiteit verminderen.

Hanno beschrijft haar handwielafsluiters als een eenvoudige structuur, handmatige bediening, stabiele afdichtingsprestaties en geschiktheid voor een breed scala aan toepassingen.

Welke materialen worden vaak gebruikt?

Materiaalkeuze heeft een directe invloed op de duurzaamheid van de klep, de afdichtingsprestaties, de corrosieweerstand en de geschiktheid voor verschillende media en bedrijfsomstandigheden. Daarom moeten kopers de volledige materiaalspecificatie beoordelen in plaats van een klep alleen op basis van de nominale maat te selecteren.

Hanno's gepubliceerde handwielafsluiterconfiguratie vermeldt bijvoorbeeld een 25L-huis, 13Cr-zittingoppervlak, 2Cr13-steel, 304 plus grafietpakking, uitgebreide grafietpakking, GCr15-lagers, messing stemmoer en QT400-handwiel.

Bij daadwerkelijke aanschaf moet de definitieve materiaalspecificatie altijd worden geverifieerd aan de hand van de druk, de temperatuur, het medium, de corrosieomstandigheden, de toepasselijke normen en de goedgekeurde kleptekening van het project.

Waar worden handwielafsluiters gebruikt?

Omdat het in de eerste plaats isolatieapparaten zijn, kunnen handwielafsluiters worden ingebouwd in veel pijpleidingsystemen waar operators een eenvoudige methode nodig hebben om de stroom te stoppen of te herstellen.

• Aardolie en raffinage:Pijpleidingisolatie en afsluiting van processystemen.
• Chemische verwerking:Isolatie van compatibele proces- en nutsleidingen.
• Energieopwekking:Ondersteuning van isolatie in water-, stoom- en nutssystemen.
• Water en afvalwater:Hoofdlijn- en apparatuurisolatie.
• Industriële productie:Handmatige isolatie van procespijpleidingen.
• Algemene civiele systemen:Toepassingen waarbij handmatige pijpleidingafsluiting voldoende is.

Het bredere assortiment schuifafsluiters van Hanno is gepositioneerd voor sectoren als de aardolie-, chemische, farmaceutische, kunstmest-, energieopwekkings-, water- en afvalwater-, maritieme, metallurgie- en energietoepassingen.

Hoe moet u de juiste klep selecteren?

Het kiezen van een handwielafsluiter moet beginnen met de bedrijfsomstandigheden en niet alleen met de prijs. Een technisch geschikte klep kan de betrouwbaarheid van de service verbeteren en de onderhoudsrisico's gedurende de levensduur van de apparatuur verminderen.

1. Nominale maat bepalen:Zorg ervoor dat de maat van de klep overeenkomt met de pijpleiding- en aansluitvereisten.
2. Bevestig de drukwaarde:Selecteer een drukklasse die geschikt is voor de maximale bedrijfsomstandigheden van het systeem.
3. Evalueer temperatuur:Houd rekening met zowel normale als maximale/minimale bedrijfstemperaturen.
4. Identificeer het medium:Controleer de compatibiliteit met water, olie, gas, chemicaliën, stoom of andere media.
5. Kies de carrosserie- en bekledingsmaterialen:Houd rekening met corrosie, erosie, temperatuur en mechanische vereisten.
6. Controleer het verbindingstype:Controleer of een flens-, stompgelaste, schroefdraad- of andere verbinding vereist is.
7. Bedrijfskoppel controleren:Voor grote kleppen of een hoog drukverschil is mogelijk een versnellingsbak nodig in plaats van directe handmatige bediening.
8. Bevestig toepasselijke normen:Beoordeel de projectspecificaties en de vereiste ontwerp-, test- en certificeringsnormen.

Dit laatste punt is vooral van belang voor industriële aanbestedingen. Hanno produceert ook versnellingsbakbediende schuifafsluiters voor grotere kleppen waarbij directe handwielbediening buitensporige handmatige inspanning kan vergen. Het gepubliceerde assortiment schuifafsluiters voor versnellingsbakken omvat DN150–DN1400 en drukklassen tot klasse 2500.

Wat zijn de installatie- en onderhoudsvereisten?

Een correcte installatie is essentieel voor het behoud van de afdichtingsprestaties en het verminderen van onnodige bedrijfsproblemen. Vóór installatie moeten de klepkamer en afdichtingsoppervlakken worden gereinigd om vuil, zand en andere verontreinigingen te verwijderen.

Installatiechecklist

• Controleer het klepmodel en de aansluitafmetingen.
• Bevestig de vereiste installatierichting.
• Reinig de afdichtingsoppervlakken vóór montage.
• Draai de verbindingsbouten gelijkmatig aan.
• Controleer de pakkingcompressie zonder een soepele beweging van de steel te belemmeren.
• Laat voldoende ruimte vrij voor bediening en onderhoud van het handwiel.
• Volg de instructies van de fabrikant voor kleppen die zijn uitgerust met transmissiemechanismen.

Hanno adviseert specifiek om botsingen of een onjuiste omgang met handwielen te vermijden en voldoende ruimte voor bediening te behouden. Voor vaak bediende kleppen beveelt de richtlijn aan dat ze minstens één keer per maand moeten worden gesmeerd.

Regelmatige inspecties moeten zich ook richten op de staat van de pakking, beweging van de steel, lekkage, integriteit van het handwiel, flensverbindingen en ongebruikelijke bedrijfsweerstand. Als er overmatige kracht nodig is, moeten operators de oorzaak onderzoeken in plaats van verlengstukken of ander geïmproviseerd gereedschap te gebruiken.

Hoe verhouden handwielafsluiters zich tot andere opties?

Het beste kleptype hangt af van de beoogde functie. Handwielafsluiters zijn met name geschikt wanneer de belangrijkste vereiste een betrouwbare handmatige isolatie is in plaats van een continue stroomregeling.

Kies daarom niet voor een schuifafsluiter alleen maar omdat deze goedkoop of vertrouwd is. De cruciale vraag is of het werkingsprincipe van de klep overeenkomt met de daadwerkelijke pijpleidingfunctie.

Veelgestelde vragen over handwielafsluiters

1. Waar worden handwielafsluiters voornamelijk voor gebruikt?

Ze worden voornamelijk gebruikt om de pijpleidingstroom volledig te openen of volledig te sluiten. Ze zijn normaal gesproken niet bedoeld voor smoring of continue stroomregeling.

2. Kunnen handwielafsluiters zonder elektriciteit worden bediend?

Ja. Een standaard met een handwiel bediende configuratie maakt gebruik van handmatige mechanische bediening en vereist daarom normaal gesproken geen externe elektrische stroombron.

3. In welke richting draai je een handwiel om een ​​schuifafsluiter te sluiten?

Bij de Hanno-configuratie sluit rotatie met de klok mee de klep en opent deze door rotatie tegen de klok in. Controleer altijd de gebruiksaanwijzing die bij de specifieke klep is geleverd.

4. Kan een schuifafsluiter worden gebruikt voor het smoren?

Nee. Schuifafsluiters zijn over het algemeen ontworpen voor volledig open of volledig gesloten gebruik. Het gebruik ervan voor smoren kan bijdragen aan ongewenste stromingsomstandigheden en voortijdige slijtage.

5. Hoe vaak moet een frequent bediende handwielafsluiter worden gesmeerd?

Hanno raadt aan om kleppen die vaak worden geopend en gesloten minstens één keer per maand te smeren, terwijl de werkelijke onderhoudsintervallen ook de serviceomstandigheden en de onderhoudsinstructies van de fabrikant moeten weerspiegelen.

6. Wanneer moet ik kiezen voor een versnellingsbakbediende schuifafsluiter?

Een versnellingsbakconfiguratie kan worden overwogen wanneer de klepgrootte, het drukverschil of het bedieningskoppel directe bediening van het handwiel onpraktisch maken. Hanno positioneert specifiek versnellingsbakschuifafsluiters voor toepassingen waarbij extra mechanisch voordeel vereist is.

Conclusie: Zijn handwielafsluiters een slimme keuze voor pijpleidingisolatie?

Voor pijpleidingsystemen die een betrouwbare afsluiting vereisen in plaats van continue stroomregeling, blijven handwielafsluiters een praktische en veelzijdige keuze. Hun eenvoudige mechanische structuur, handmatige bediening, stabiele afdichtingsinterface en aanpasbare materiaalconfiguraties maken ze geschikt voor veel industriële en civiele toepassingen. Het selecteren van de juiste maat, drukwaarde, materiaal, aansluiting en bedrijfsconfiguratie is essentieel voor prestaties op de lange termijn. Als u betrouwbare handwielafsluiters aanschaft van een Chinese fabrikant of hulp nodig heeft bij het afstemmen van een klep op uw pijpleidingvereisten,neem contact met ons opbij Hanno voor productspecificaties, technische begeleiding en een offerte op maat van uw project.
